对于无 VIN_PG /AC_PRESENT/IP_OK 信号的CRPS场景，如何判断AC？

[limingfeng (Limingfeng（恒扬数据）)]

当前平台使用的电源为 华为 PAC800D12-B1，在适配 openUBMC 过程中遇到 OS正常下电后自动执行通电开机策略导致恢复上电问题，想咨询下社区建议。

CPLD通过CRPS电源的Vin_PG信号判断是否AC。

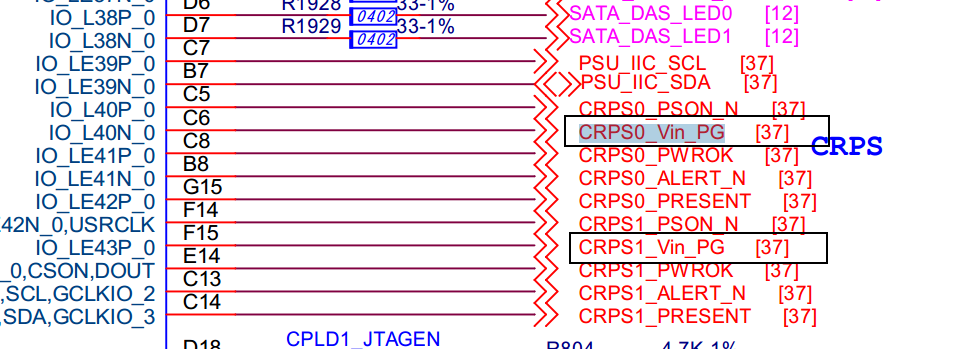

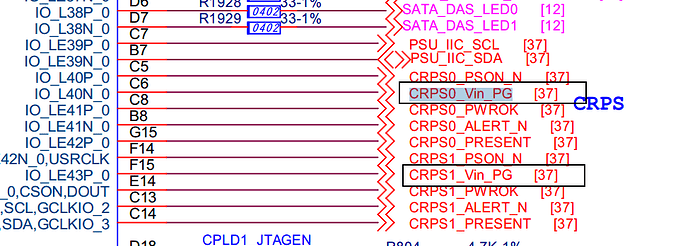

从原理图和实际使用情况看：

• 华为 800W 电源未提供 VIN_PG（AC 输入正常）信号，仅有一个SMBAlert信号，用于表示所有电源异常告警。

• 所有使用该电源的板卡上，VIN_PG 信号固定为低

• 在设计中 CPLD 侧基于 PSU 信号（PSOK / PWR_OK / VIN_PG ）综合判断，

这会带来问题：

• 正常关机时

  • CPLD 主动关闭 12V

  • PSU PSOK 拉低

  • 由于 VIN_PG 恒低，CPLD会发送AC信号给到BMC的GPIO64，BMC因此误判为 AC 掉电。

• 触发了 openUBMC 的 AC 掉电相关逻辑，通电开机策略

对比来看：

• **对 电源提供 VIN_PG 信号，**可以通过 VIN_PG 来区分：

  • 市电真实异常

  • 正常下电导致的 PSU 输出变化

• 因此该问题目前 仅在华为 800W 电源上存在

对于 不提供 VIN_PG / AC_PRESENT 信号的电源，是否有推荐的 AC 掉电判定策略？如果BMC忽视这个信号会有什么影响？

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：

华为800W电源无VIN_PG信号下的AC掉电判定策略分析

问题概述

在使用华为PAC800D12-B1电源适配openUBMC系统时，出现OS正常下电后自动触发“通电开机策略”（Power-On Restore Policy）的问题。该问题的根本原因是：

• 电源未提供VIN_PG或AC_PRESENT信号：仅提供SMBAlert用于异常告警。
• VIN_PG信号被固定拉低：在所有板卡设计中，此信号恒为低电平。
• CPLD依赖PSU综合判断逻辑：将PSOK与VIN_PG共同作为AC状态输入依据。
• 正常关机时误触发AC掉电逻辑：
  • CPLD主动关闭12V → PSU的PSOK拉低；
  • 由于VIN_PG始终为低 → CPLD误判为AC断电 → 向BMC的GPIO64发送AC掉电信号；
  • BMC据此触发AC掉电相关策略 → 执行“通电开机策略”，导致系统在不应上电时自动重启。

---

当前设计与问题根源对比

条件	支持VIN_PG信号的电源	当前华为800W电源
VIN_PG / AC_PRESENT信号	提供	不提供，固定为低
可区分真实市电中断 vs 正常下电	可通过VIN_PG识别	无法区分
CPLD判断依据	VIN_PG + PSOK + PWR_OK等	缺少关键VIN_PG输入
BMC接收到的AC状态	准确反映真实AC状态	被动跟随PSU输出变化，易误判

结论：当前设计导致BMC无法区分真实的外部AC断电和由BMC/CPLD控制的正常关机动作，从而误执行掉电恢复策略。

---

推荐解决方案

推荐方案一：修改CPLD逻辑以正确生成AC信号

核心思路：

在CPLD内部引入上下文感知逻辑，区分主动关机与被动掉电，避免因PSU输出变化而误报AC异常。

实现建议：

-- 伪代码示例
IF bmc_power_off_command_detected THEN
    -- 主动关机模式：忽略PSOK/VIN_PG状态变化
    ac_present_signal <= TRUE;  -- 告知BMC AC仍在
ELSE
    -- 被动状态监测：仅当外部供电异常时才触发AC断电
    ac_present_signal <= (VIN_PG OR AC_PRESENT); -- 若存在其他信号
END IF;

实现方式：

• 在CPLD中增加一个“关机指令锁存位”，当接收到BMC下发的关机命令时置位。
• 在该锁存位有效期间，屏蔽VIN_PG和PSOK对AC状态的影响。
• 需确保该锁存位在下一次真实上电时清除。

优势：

• 最符合规范的设计；
• 能准确传递真实电源状态；
• 对openUBMC无需修改原有策略逻辑；

风险：

• 需要修改并重新烧录CPLD固件；
• 需验证不同场景下的行为一致性（如强制断电、异常重启等）。

---

推荐方案二：BMC侧优化判断逻辑 — 增加上下文感知

核心思路：

BMC不应仅依赖GPIO64的AC信号做决策，而应结合系统当前状态进行综合判断。

实现建议（基于openUBMC/fructrl）：

-- 在 fructrl 的电源状态管理逻辑中加入判断
function dealwith_ac_lost()
    if self.previous_power_state == "manual_off" then
        -- 表示是用户或系统主动关机
        log:info("Ignore AC lost: system was manually powered off")
        return
    end

    -- 否则视为真实掉电，执行通电开机策略
    execute_power_on_restore_policy()
end

如何获取previous_power_state？

• 利用bmc.kepler.Systems.FruCtrl的PowerCtrl接口中的RestartCause字段：
  • ChassisControlCommand → 人为/命令关机；
  • PowerCycle → 主动循环；
  • Unknown 或无记录 → 可能是异常掉电；

配置建议：

• 使用openUBMC的SetPowerOnStrategyExceptions接口设置例外策略：

busctl call bmc.kepler.Systems.FruCtrl /bmc/kepler/Systems/FruCtrl \
         bmc.kepler.Systems.FruCtrl.SetPowerOnStrategyExceptions \
         a{ss}sssy \
         "ManualShutdown" "No" "Once" 5

含义：下一次因手动关机后的重启，不执行“通电开机策略”。

优势：

• 不依赖硬件改动；
• 可通过软件配置快速迭代；
• 与openUBMC现有机制兼容良好。

风险：

• 若CPLD频繁误报AC断电，仍可能影响其他监控逻辑（如日志、告警）。

---

推荐方案三：引入SMBA_ALERT信号进行辅助判断

利用已有信号资源：

• 华为电源虽无VIN_PG，但提供了**CRPS_ALERT_N（SMBAlert）**信号。
• 此信号通常为“低电平有效”，表示电源存在故障（过压、欠压、过温等）。

判断逻辑优化建议：

信号状态	含义	是否应触发AC恢复策略
PSOK=0, PWR_OK=0, ALERT=1（无效）	主动关机	不触发
PSOK=0, PWR_OK=0, ALERT=0（有效）	电源异常掉电	触发

说明：ALERT=0表示电源检测到异常条件 → 更接近真实AC问题。

实现建议：

在CPLD或BMC中增加判断：

AC_LOST <= NOT (PSOK AND PWR_OK) AND NOT ALERT; -- 只有在告警有效时才认定为真实掉电

---

若BMC忽视AC信号的影响分析

影响项	后果分析
通电开机策略失效	如配置为“保持上电”或“保持断电”策略时，将无法执行，违背用户预期。
电源状态记录错误	SEL日志中“Power Down/Up by AC Loss”事件将缺失或错误。
供电异常诊断能力下降	无法区分AC闪断与正常关机，影响运维排查。
高可用系统风险增加	在双机热备、集群环境中，可能导致误判节点宕机，引发不必要的主备切换。
UPS联动逻辑失效	若依赖AC信号控制UPS或电池切换，则无法正常工作。

结论：直接忽视AC信号不可取，但可以优化对其解释方式，加入上下文判断。

---

社区建议与最佳实践（openUBMC视角）

openUBMC推荐做法总结：

功能点	推荐做法
AC状态判定	不应仅依赖单一GPIO信号，需结合RestartCause和历史状态
通电开机策略	提供灵活性，支持通过SetPowerOnStrategyExceptions配置例外
上下电配置	确保ACCycle_1, PGSignal_1, PowerButton_1对象正确配置（来自CSR文档）
异常行为调试	查看fructrl日志是否经过powerapi函数 → 判断命令来源

配置建议（CSR/VPD层面）：

确保以下对象正确定义：

"ACCycle_1": {
    "AC": "#/Accessor_AC.Value"
},
"PGSignal_1": {
    "PowerGDState": "<=/Scanner_PowerGd.Value"
}

Accessor_AC应反映经过逻辑处理后的“真实AC状态”。

---

最终建议

方案	推荐等级	说明
修改CPLD逻辑，智能生成AC信号		根本性解决，推荐长期采用
BMC侧结合RestartCause优化策略判断	☆	快速见效，推荐短期过渡使用
结合SMBA_ALERT辅助判断	☆☆	利用现有资源提升判断准确性
完全忽略AC信号	不推荐	导致系统失去关键诊断能力

---

附加建议

1. 日志调试建议：

   • 检查/var/log/bmc/fructrl.log中是否有execute_poweron被意外调用；
   • 使用busctl introspect bmc.kepler.Systems.FruCtrl查看当前策略配置。

2. 测试用例建议：

   • 场景1：远程命令关机 → 应不触发恢复上电；
   • 场景2：拔掉电源线再插回 → 应触发通电开机；
   • 场景3：强制长按关机 → 视为异常掉电，应触发恢复策略。

3. 社区协作建议：

   • 可向openUBMC提交Issue，推动增加对“无VIN_PG电源”的适配指南；
   • 建议完善ACCycle类的文档，明确其对AC信号的依赖与容错机制。

---

总结：该问题是典型“硬件信号缺失导致软件误判”的案例。最稳妥的解决路径是软硬协同优化——CPLD改进信号生成逻辑 + BMC增强上下文判断能力，从而实现对AC状态的精准感知。
