web查询传感器，部分传感器数值显示为空

[wbf]

问题描述

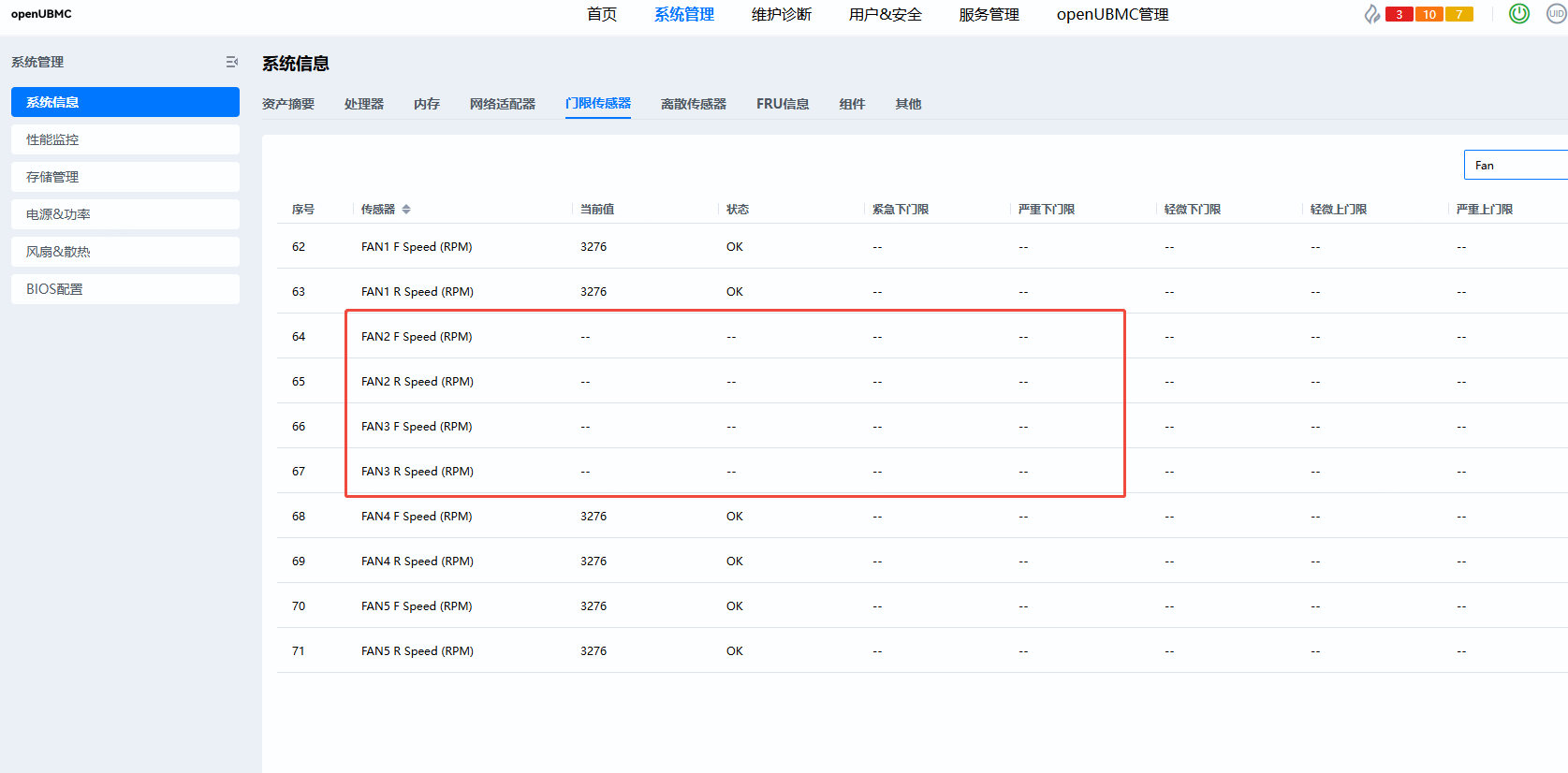

web查询门限传感器，部分传感器数值显示为空

环境信息

• 【软件版本】
  BMC：25.09.03.01
  BIOS：21.24
  所有CPLD：

  扩展板_BC02IOEA_CPLD V0.10

  主板_BC83AMDA-BC83AMDB_CPLD V6.12

  风扇板_BC83FDCA_CPLD V0.05

  直通板_BC02STMA_CPLD 0.01

  12硬盘背板_BC01NHBB_CPLD 5.03
  OS版本：openEuler 22.03 (LTS-SP4)
  OS内核：Linux localhost.localdomain 5.10.0-216.0.0.115.oe2203sp4.aarch64 #1 SMP Thu Jun 27 15:22:10 CST 2024 aarch64 aarch64 aarch64 GNU/Linux

重现步骤

1. web查询传感器

期望结果

1. 传感器显示正常

实际结果

无规律偶现为空

尝试过的解决方案

查询传感器状态为disable

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：

Web界面部分传感器数值显示为空问题分析与解决方案

问题描述

在使用web界面查询门限传感器时，部分传感器（如风扇转速 FAN2、FAN3 等）的当前值和状态偶发性地显示为空（显示为 --），而其他传感器正常。该问题为无规律偶现，且通过底层命令行查询发现相关传感器数据实际存在。

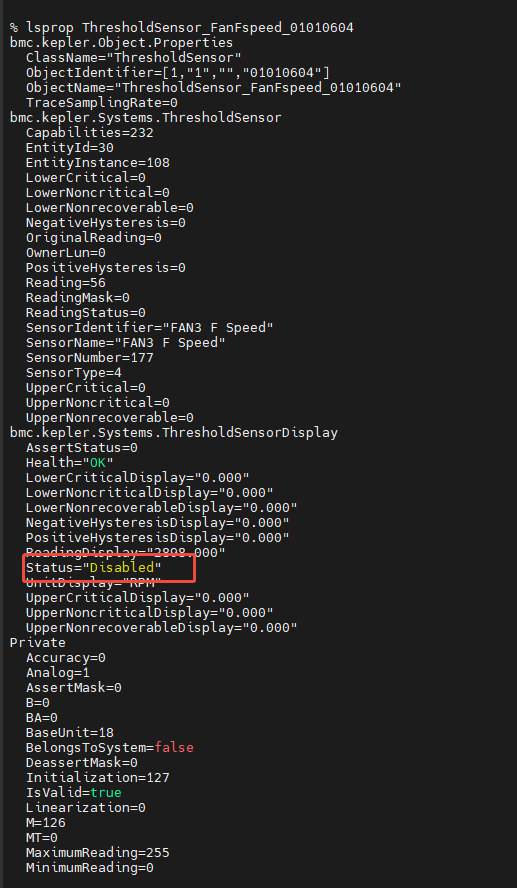

此外，lsprop 命令显示部分传感器的 Status 属性为 "Disabled"，表明其处于禁用状态，这可能是当前值无法正常显示的原因之一。

---

根本原因分析

根据提供的知识图谱数据、文档内容以及用户反馈信息，可能导致此问题的因素如下：

1. 传感器状态为 Disabled 导致Web界面不更新值

• 在 lsprop 输出中：

  bmc.kepler.Systems.ThresholdSensorDisplay
      Status="Disabled"


  表明该传感器虽然有有效的读数（ReadingDisplay="3299.000"），但其状态被标记为“禁用”。
• 根据 KG 实体说明：Status 是传感器的关键属性，用于指示操作状态。当状态为 Disabled 时，Web界面可能会停止渲染其读数，即使底层数据源仍可访问。
• 参考文档《传感器管理常见问题指南》：传感器处于“禁止扫描或扫描异常”状态时，其值应为 na，界面显示为空是符合逻辑的行为。

2. Scanner 数据获取暂时失败导致显示为空

• 知识库中的 Document Chunk 3 提到：

  “有时候会显示为空的（即为两条横杠），然后刷新web重新获取又能正常显示。”

• 并伴随以下日志错误：

  Failed to get all properties on interface bmc.kepler.Scanner...
  chip: Smc_FanBoardSMC_0101, bus: I2c 4, read failed...


  表明 Scanner 组件在尝试读取硬件（如I2C设备）时发生通信失败，导致 Scanner 的 Status 变为 1（SCAN_FAILURE），进而触发传感器状态变为 Disabled 或读值为 na。

3. 扫描机制防抖与恢复逻辑的影响

• 根据 KG 中 Status 属性定义 和 Search Result 1 中的描述，Scanner 的 Status 有多个状态：

  状态码	含义
  0	正常获取值（SCAN_NORMAL）
  1	获取值失败（SCAN_FAILURE）
  2	获取值预失败（SCAN_PRE_FAILURE）
  3	不可访问
  4	初始未扫描

• 当 Scanner 连续N个周期读取失败后，会被置为 SCAN_FAILURE，并可能导致对应传感器自动禁用（Status="Disabled"），从而在Web界面上显示为空。

4. Web前端未正确同步后端实时状态

• 尽管 ThresholdSensorDisplay.ReadingDisplay="3299.000" 在D-Bus上有值，但因 Status="Disabled"，Web界面可能选择性忽略其 ReadingDisplay 字段，导致显示为空。
• KG 关系：“ThresholdSensor 的值不显示在Web界面上，尽管后端扫描正确” 也明确指出这是一种已知的 前端展示层缺陷。

---

解决方案建议

方案一：检查并启用被禁用的传感器

使用 busctl 检查传感器的完整状态，并尝试重新启用：

# 查看传感器完整属性
busctl --user call bmc.kepler.hwproxy /bmc/kepler/Systems/ThresholdSensor_FanSpeed_01010604 \
       bmc.kepler.object.Properties GetAll s bmc.kepler.Systems.ThresholdSensorDisplay

# 检查 Scanner 对应对象的状态（例如 Scanner_Fan3_FSpeed）
busctl --user introspect bmc.kepler.hwproxy /bmc/kepler/Scanner/Scanner_Fan3_FSpeed_010106

若确认 Scanner 存在读取失败，请检查I2C通信链路或相关固件状态。

---

方案二：排查硬件/I2C通信问题

• 使用以下命令测试底层I2C读取是否稳定：

  # 示例：读取特定I2C地址上的寄存器（具体地址需参考硬件设计）
  devmem 0x96


• 检查风扇板CPLD（BC83FDCA_CPLD V0.05）是否存在已知bug或版本兼容性问题。
• 升级相关CPLD或BMC固件至最新版本，修复潜在通信异常。

---

方案三：优化Web界面展示逻辑（前端修复）

由于 ThresholdSensorDisplay 是由 sensor 组件自动解析生成的类，且其 ReadingDisplay 已具备有效值，建议：

• 修改 web UI 逻辑，在 Status="Disabled" 但 ReadingDisplay 有值的情况下，仍然展示当前读数，并以不同颜色提示状态异常。
• 或增加“上次有效值”缓存机制，在短暂通信中断时不直接清空显示。

提示：用户“hkzy Hewei”曾在类似问题中指出：“webui代码是开源的，你们可以自己上去改” —— 若项目允许，可自行提交前端修复补丁。

---

方案四：确认传感器总数是否超过255限制

• 用户 wanghaozhou 明确指出：“传感器超出 255 个，超出部分的传感器信息异常”。
• 当前传感器 SensorNumber=177 虽未超限，但仍需全局确认系统中所有传感器总数。
• 使用以下命令统计：

  busctl --user tree bmc.kepler.sensor | grep -c ThresholdSensor


• 若接近或超过255，需优化传感器配置策略，避免资源冲突。

---

总结

项目	内容
现象	Web界面部分传感器值偶发显示为 --
根本原因	Scanner 读取失败 → 导致 Status="Disabled" → Web界面不渲染数值
关键证据	Status="Disabled"，但 ReadingDisplay 有值；I2C读失败日志
解决方案	1. 检查I2C通信稳定性 2. 排查CPLD/BMC版本 3. 修复Web界面展示逻辑 4. 验证传感器总数不超过255
推荐措施	升级至开放讨论群组已修复版本（如 2512），并启用更健壮的扫描防抖机制

建议升级 BMC 版本至 2512 或更高，因 wanghaozhou 已确认：“传感器数量超过255的问题已在 v2512 修复”。

相关链接：

1. web上阈值传感器的读值概率性显示为空的问题
2. 关机状态下风扇信息页面占空比显示不为0%
3. 传感器一本通
4. ipmitool sensor返回值显示风扇转速为0，实际web和资源树转速都有
5. 传感器管理常见问题指南 | 文档中心 | openUBMC

[spjisgood_2lbdb (sunpeijun)]

参考AI答复中的第一点

优先排查Entity是否不在位/下电

[wbf]

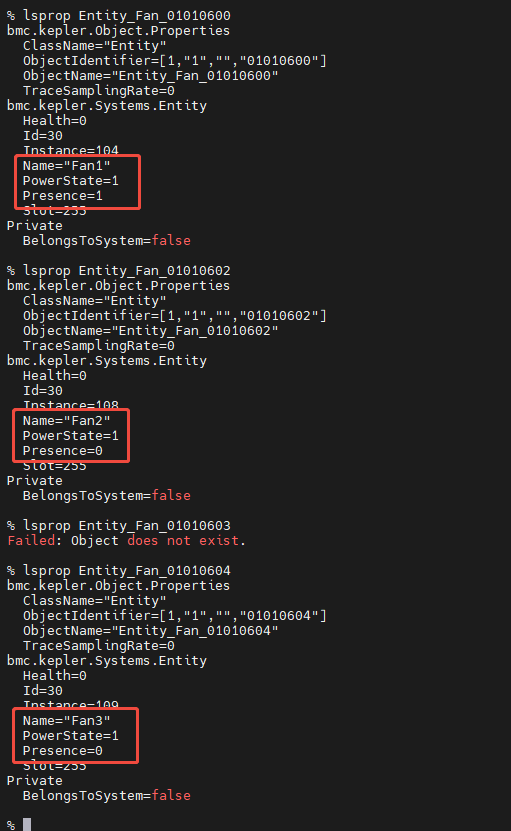

查看实例fan1在位，fan2 fan3不在位，但是网页上显示fan1和fan2正常，fan3获取不到，很奇怪

[spjisgood_2lbdb (sunpeijun)]

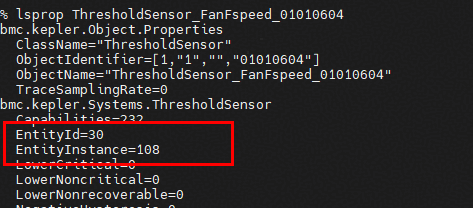

对应你的Fan2 是对的上的 不在位

其他的也看下ID是否对应的
