【网卡】BMC Web中IB网卡端口属性的统计信息异常

交流互助区
1

问题描述

BMC Web中IB网卡（网卡名称 MCX755106AS-HEAT）端口属性的统计信息异常

环境信息

  • 操作系统：openEuler 20.03 (LTS-SP3)

  • 软件版本：OpenUBMC2509

  • 硬件配置：

  • 前置条件

    1. 已安装IB网卡驱动、固件，IB网卡驱动版本为：MLNX_OFED_LINUX-24.10-4.1.4.0-openeuler20.03sp3-aarch64.tgz

    2. OS下已安装IBMA 2.13.0及其以上版本；

    3. 网卡已设置为IB模式。

重现步骤

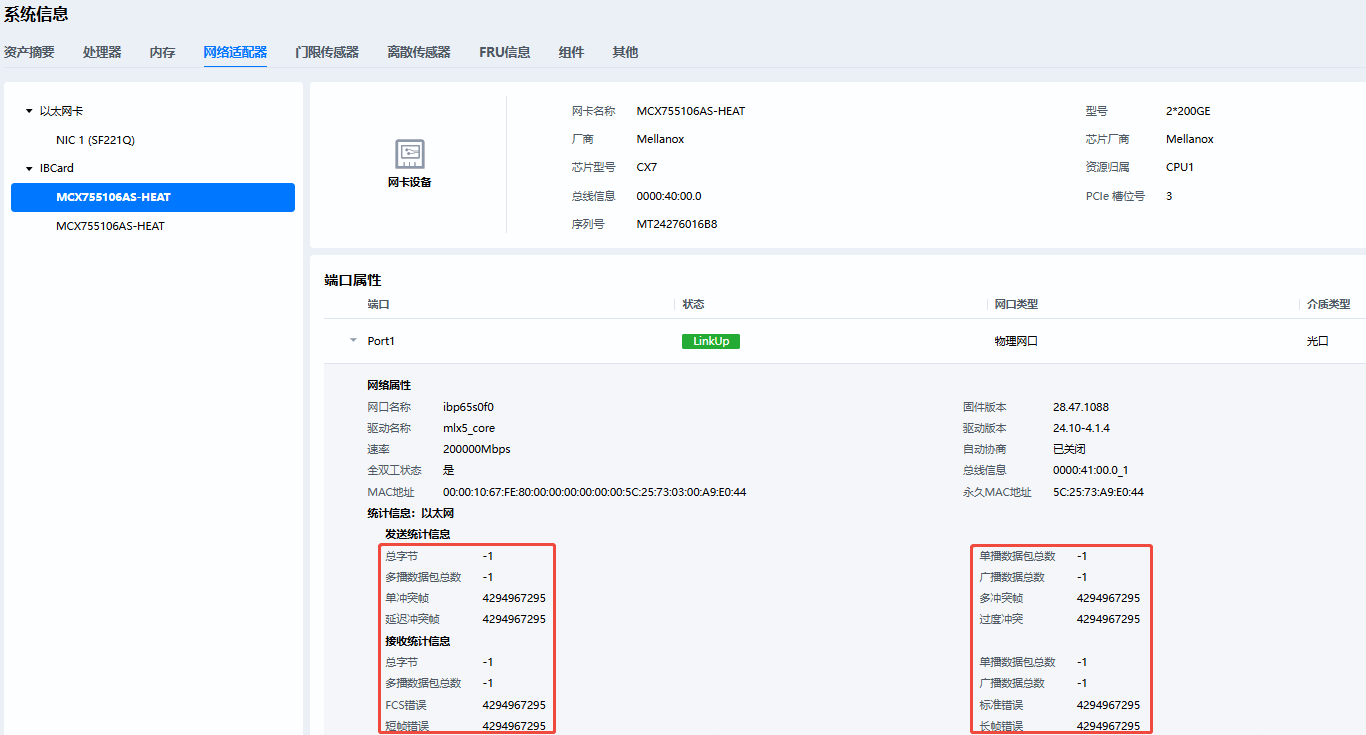

  1. 登录BMC->系统管理->系统信息->网络适配器，查看IBCard下IB网卡的端口属性，接收和发送的统计信息为**-1**，或为4294967295（全F）。

    image1366×735 39.7 KB

期望结果

如果没有收发数据，应该是0；如果有记录收发数据，应当是一个正常增长的值

实际结果

  1. 网卡的端口属性，接收和发送的统计信息为**-1**，或为4294967295（全F）

尝试过的解决方案

有执行过复位，无法解决。暂无其他解决方案

2

答案内容由AI生成，仅供参考：

网卡端口统计信息异常分析与解决方案

问题描述

在 OpenUBMC 25.09 版本的 BMC Web 界面中，IB 网卡 MCX755106AS-HEAT 的端口属性统计信息显示异常，具体表现为：

  • 发送与接收的字节、数据包等统计字段显示为 -1 或 4294967295（即 0xFFFFFFFF，32 位无符号整数最大值）。
  • 其他基本信息（如速率、MAC 地址、固件版本等）正常显示。

该问题出现在 IB 模式 下，且 IBMA 已安装并正常运行。

环境信息

类别 信息
操作系统 openEuler 20.03 (LTS-SP3)
软件版本 OpenUBMC 25.09
硬件配置 IB 网卡：MCX755106AS-HEAT（Mellanox CX7 芯片）
IB 驱动版本 MLNX_OFED_LINUX-24.10-4.1.4.0-openeuler20.03sp3-aarch64
IBMA 版本 ≥ 2.13.0
网卡模式 IB（InfiniBand）模式

问题复现步骤

  1. 登录 BMC Web 界面。
  2. 进入 系统管理 → 系统信息 → 网络适配器。
  3. 查看 IBCard 类型下的 MCX755106AS-HEAT 网卡。
  4. 在“端口属性”下的“统计信息”中，观察发送和接收字段。
    • 实际结果：关键字段显示为 -1 或 4294967295。
    • 期望结果：若无流量应为 0，有流量时应为递增值。

根本原因分析（基于知识库信息）

根据提供的 知识图谱 和 文档片段 分析，可能原因如下：

1. 统计信息读取接口未适配 IB 模式
  • 在 OpenUBMC 中，网卡统计信息（如字节、帧数等）通常通过驱动或固件接口获取。但 IB 模式下的性能统计路径不同于 Ethernet 模式。
  • 文档 resource_id: 5 指出，网口状态可通过 busctl 命令从 D-Bus 接口查询，但目前的统计字段可能仍沿用 Ethernet 驱动（如 bmc.dev.NetworkPort.DataCenterBridging）的默认实现。
  • MCX755106AS-HEAT 支持多种模式（如 Ethernet、IB、RoCE），不同模式下底层数据结构和读取方式不同。
2. 驱动/固件未返回有效统计值，导致溢出或默认填充
  • 值 4294967295 是 uint32 类型的最大值，在未获取到实际数据时可能被用作“无效”占位符。
  • 值 -1 可能是 signed integer 表示的无效状态，在类型转换时未做校验。
  • 这表明：
    • BMC 端尝试读取统计信息；
    • 驱动/固件未返回有效值；
    • 返回了默认或错误码，未正确处理。
3. OpenUBMC 25.09 对 IB 卡统计支持不完善
  • 根据搜索结果 [7]《openUBMC 25.09 版本发布》：

    :white_check_mark: 新增支持 E810XXVDA2G1P5、E810CQDA2G2P5、MCX755106AS-HEAT 等网卡

  • 虽然 MCX755106AS-HEAT 被列为新增支持，但支持重点可能集中在：
    • 识别与基本状态显示（型号、固件、速率、链路状态等）
    • 带外通信（NCSI over MCTP）
    • 未充分测试或实现 IB 模式下的全量性能统计
4. 统计字段绑定逻辑错误
  • 根据知识图谱，bmc.kepler.Systems.NetworkPort.Metrics 是负责收集 RXFrames 等指标的模块。
  • 若 IB 模式未正确注册该 Metrics 采集任务，或未绑定 NetworkAdapterId 到对应采集器，则会导致采集失败，返回默认异常值。

解决方案建议

:white_check_mark: 方案一：确认 IB 模式统计接口是否启用
  1. 在 OS 中使用 ibstat、iblinkinfo 检查 IB 链路状态。
  2. 使用 ethtool -S ibp65s0f0 检查是否可获取统计信息。
    • 如果命令返回有效值，说明 OS 层正常；
    • 若返回全 0 或错误，需检查 OFED 驱动配置。
:white_check_mark: 方案二：检查 BMC 中统计采集逻辑配置
  1. 登录 BMC 命令行，使用 busctl 查询相关 D-Bus 接口：
    busctl --user introspect bmc.kepler.hwproxy /bmc/kepler/NetworkPort/1
  2. 检查是否存在 Metrics 接口或 GetStatistics 方法。
  3. 查询 bmc.kepler.Systems.NetworkPort.Metrics 是否在运行：
    systemctl status bmc-kepler-networkport-metrics
:white_check_mark: 方案三：升级到 LTS 或更新版本
  • OpenUBMC 25.09 为功能增强版，可能存在未修复的边缘场景 Bug。
  • 知识库中提及 openUBMC 2512LTS 为长期支持版本，建议作为升级目标：

    {"entity": "openUBMC 2512LTS", "description": "OpenUBMC software version 25.12.00.02, a long-term support release targeted for upgrade."}

  • 同时，openUBMC 25.06 是 25.09 的前序版本，已知存在接口变更问题，25.09 已包含修复。

建议动作：

升级至 openUBMC 2512LTS 或等待 25.12 版本中对 IB 统计功能的完善。

:white_check_mark: 方案四：提交社区 Issue 并补充日志

  1. 收集以下日志提交至 openUBMC 社区：

    • journalctl -u bmc-kepler-network-adapter
    • journalctl -u bmc-kepler-networkport-metrics
    • dmesg | grep mlx5
    • ibstat, ibstatus, ethtool -S ibp65s0f0

  2. 提交 Issue 至 openUBMC GitHub，标题建议：

    【Bug】IB Mode Statistics Show -1 or 0xFFFFFFFF on MCX755106AS-HEAT

临时规避措施

  • 若仅需监控链路状态，可依赖 Port1 LinkUp 状态字段，该字段在截图中显示正常。
  • 使用 OS 端工具（如 ibstat, counters）替代 BMC Web 的统计信息。
  • 禁用 Web 界面统计字段显示（如支持配置项）。

总结

项目 结论
问题类型 统计数据显示异常（无效值）
根本原因 IB 模式下统计采集逻辑未适配或驱动未返回有效值
影响版本 OpenUBMC 25.09（部分场景）
是否已支持该网卡 是（MCX755106AS-HEAT 已列入 25.09 支持列表）
是否为 Bug 是，属于 IB 模式下统计功能缺失
推荐解决路径 升级至 openUBMC 2512LTS 或提交社区修复

建议最终动作：
:small_blue_diamond: 短期：使用 OS 命令替代 BMC 统计监控
:small_blue_diamond: 长期：升级至 openUBMC 2512LTS 并跟踪社区对该问题的修复进展。

相关链接：

  1. 安装BMA以后读取的端口速率和光模块速率不一致
  2. openUBMC 25.06 版本适配E810网卡，PCIe卡信息未显示
  3. 【公示中，下次评议时间7.28】网卡驱动规范v0.1
  4. 【变更声明】资源协作接口GetPolicyGuidances响应签名变更
  5. 网卡开发指南 | 文档中心 | openUBMC
3

查看一下host_agent资源树下对应网口的Statistics资源

4

path类似
/bmc/kepler/Systems/1/Sms/1/ComputerSystem/Systems/1/EthernetInterfaces/0000_3A80_3A04_2E0_5F0000_3A81_3A00_2E0/Statistics
