冒烟失败-通过ssh查询BCU板卡的硬件信息

交流互助区
1

// 此模板仅供参考，如果不适用可以修改

问题描述

[在这里详细描述您遇到的问题]

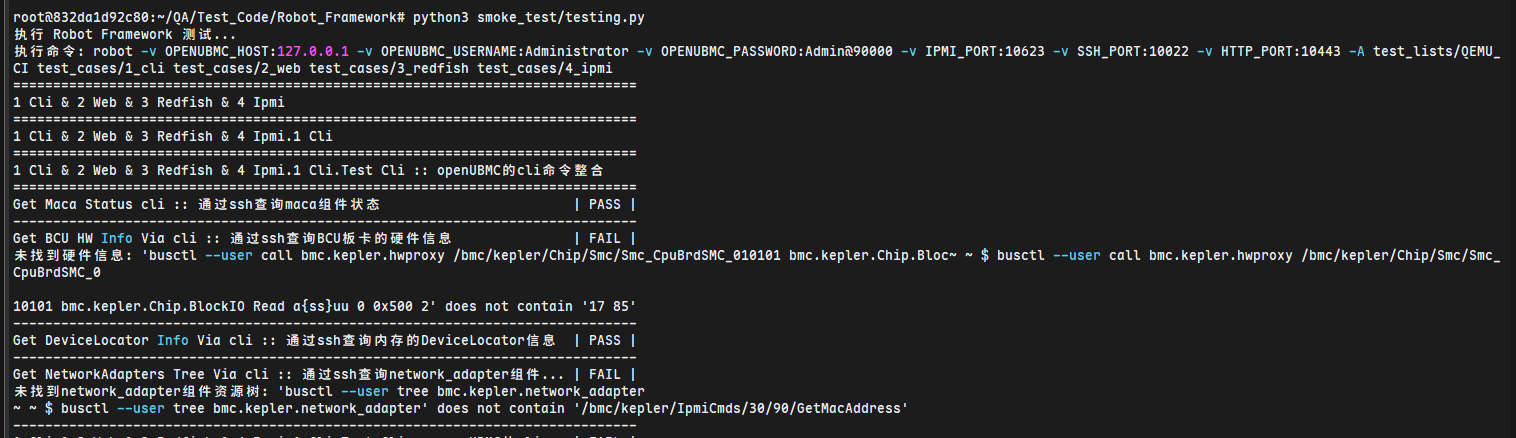

image865×826 61.3 KB

无有效打印（如 命令回显），定位困难

环境信息

  • 操作系统：[如 Ubuntu 24.04]

  • 软件版本：[如 OpenUBMC2509]

  • 硬件配置：[如 CPU、内存等]

重现步骤

  1. [第一步]

  2. [第二步]

  3. [第三步]

期望结果

[您希望实现什么]

查看失败命令的回显

实际结果

[实际发生了什么，包含错误信息]

尝试过的解决方案

[列出您已经尝试过的解决方案及结果]

2

答案内容由AI生成，仅供参考：

总结

项目 状态
问题类型 BCU硬件信息读取失败
根本原因 很可能是 环境无BCU 或 SMC对象不存在 / JTAG链路未切换
涉及组件 BCU Board, SMC, BMC, CSR, BizTopoMonitor
推荐优先级操作 确认测试环境是否支持BCU → 检查SMC设备存在 → 切换JTAG链路 → 验证CSR配置

:light_bulb: 附加建议：
参考《MCU、VRD、CSR、CPLD升级与板卡管理问题指南》中的调试方法，使用 busctl 工具链逐步验证底层访问能力，避免直接运行高层自动化测试造成误判。

点击此处查看详细分析解答

问题分析：通过SSH查询BCU板卡硬件信息冒烟测试失败

问题描述

在执行自动化测试用例 “Get BCU HW Info Via cli” 时，通过SSH命令查询BCU板卡硬件信息失败。测试用例未能在返回结果中找到预期的硬件信息标识 17 85，导致测试不通过。

相关错误信息如下：

FAIL 未找到硬件信息: 'busctl --user call bmc.kepler.hwproxy /bmc/kepler/Chip/Smc/Smc_CpuBrdSMC_010101 bmc.kepler.Chip.BlockIO Read a{ss}u0 0x500 2' does not contain '17 85'

失败详情

  • 测试名称：Get BCU HW Info Via cli
  • 执行方式：SSH调用busctl命令访问SMC（天池管理控制器）
  • 核心命令：
    busctl --user call bmc.kepler.hwproxy /bmc/kepler/Chip/Smc/Smc_CpuBrdSMC_010101 bmc.kepler.Chip.BlockIO Read a{ss}u0 0x500 2
  • 期望输出：返回结果应包含 17 85 字样
  • 实际返回：无有效硬件信息输出
  • 测试时长：13.726秒（最终失败）

可能原因分析

1. BCU硬件或连接异常

根据知识图谱信息：

  • BCU Board 是系统主控板之一，RiserCard 物理安装于其上。
  • BCU 板负责向 BMC 上报线缆连接状态。
  • 若 BCU 未正确安装或通信链路异常，可能导致无法读取其硬件信息。

:magnifying_glass_tilted_left: 检查建议：确认 BCU 是否物理就位，连接良好，且已通电运行。

2. SMC命令字不正确或目标设备不存在

  • 测试中使用的命令访问的是 /Smc_CpuBrdSMC_010101 设备对象，该路径可能不匹配实际存在的设备。
  • 根据文档《鲲鹏模组适配约束FAQ》，SR文件需准确配置硬件拓扑，若模组SR文件未正确加载，将导致设备发现失败。
  • 若环境中无BCU，相关资源树（如BIOS资源树）将不会加载，导致BCU相关命令失效（见《固件升级机制及常见问题》）。

:hammer_and_wrench: 验证建议：

busctl --user list | grep Smc

查看当前可用的SMC设备列表，确认目标对象是否存在。

3. JTAG链路未切换或访问失败

  • 类似问题出现在 CPLD升级指南 中：若芯片挂载在JTAG链路上，必须先切至对应链路才能获取信息。
  • 相关命令：
    busctl --user set-property bmc.kepler.hwproxy /bmc/kepler/Accessor/Accessor_JtagSwitch_010101 bmc.kepler.Accessor Value t <chain_value>

:warning: 提示：EXU为0，BCU为1，需根据具体板位选择正确的链路。

4. SSH连接不稳定或权限不足

尽管测试日志中Verify SSH Connection最终成功（status = True），但以下问题仍可能存在：

  • 命令执行过程中SSH连接短暂中断。
  • 执行用户权限不足，无法访问敏感硬件接口。
  • 使用的SSH会话未正确绑定到目标BMC环境。

:pushpin: 注意：Codebmcdev 曾咨询 Administrator 用户的 SSH 登录密码问题，表明 Administrator 是 openUBMC 管理平台的主要管理账户，建议确保使用正确凭据登录。

5. CSR配置错误或缺失

  • CSR描述了板卡的物理结构与链路拓扑（来自《BMC Studio 使用指导》）。
  • 若BCU未在CSR中正确定义，则其设备节点不会被创建，导致访问失败。
  • 天池协议依赖 CSR 中 Connector 的映射关系建立端口连接。

:white_check_mark: 解决方向：

  • 检查CSR中是否正确定义了 BCU1 Config。
  • 验证 SrcPortName 与 BCUIndex 映射关系是否正确。

6. BizTopoMonitor 拓扑监控失败

  • BizTopoMonitor 负责监控 BCU1 的配置与状态。
  • 若该服务未能正常读取或上报拓扑信息，可能出现设备不可见的情况。
  • 日志中已有记录：BizTopoMonitor has repeatedly failed to read or monitor topology data.

:magnifying_glass_tilted_right: 排查步骤：

journalctl -u BizTopoMonitor

检查是否有拓扑加载失败日志。

建议解决方案

:white_check_mark: 1. 确认系统环境是否存在BCU

  • 根据《固件升级机制》文档，“环境为天池模组环境，无bcu”会导致相关资源树未加载。
  • 先确认当前测试环境是否为 无BCU环境，若是，则不应执行BCU相关测试。

:white_check_mark: 2. 验证SMC设备对象存在性

# 列出所有SMC设备
busctl --user list | grep Smc

# 尝试调用前先 ping 或探查对象是否存在
busctl --user introspect bmc.kepler.hwproxy /bmc/kepler/Chip/Smc/Smc_CpuBrdSMC_010101

:white_check_mark: 3. 检查并切换JTAG链路

# 设置JTAG链路为BCU（假设Position为010101）
busctl --user set-property bmc.kepler.hwproxy /bmc/kepler/Accessor/Accessor_JtagSwitch_010101 bmc.kepler.Accessor Value t 1

# 查询ChipIdcode验证是否能获取芯片信息
busctl --user call bmc.kepler.hwproxy /bmc/kepler/Chip/Cpld/Cpld_1_010101 bmc.kepler.Chip.JtagTarget GetChipIdcode a{ss} 0

:white_check_mark: 4. 检查CSR配置完整性

  • 确认以下内容已在CSR中正确定义：
    • BCU Board 实体及其 slot 位置
    • Connector 连接关系（如连接RiserCard）
    • BCUIndex 是否设置为1或正确索引值
    • SrcPortName 与端口映射是否正确

:white_check_mark: 5. 检查拓扑服务运行状态

# 查看BizTopoMonitor服务状态
systemctl status BizTopoMonitor

# 查看日志是否有错误
journalctl -u BizTpooMonitor --no-pager -n 50

:white_check_mark: 6. 改进测试脚本日志可观测性

当前无有效命令回显，增加调试信息可提升定位效率：

# 改进建议：打印执行命令和完整响应
Log    执行命令: ${input_bcu}
${rsp} =    Wait Until Keyword Succeeds    3x    ${time_out}    Execute SSH Command    ${ssh}    ${input_bcu}    timeout=60
Log    原始响应: ${rsp}
${clean_rsp} =    Clean SSH Response    ${rsp}
Log    清理后响应: ${clean_rsp}

总结

项目 状态
问题类型 BCU硬件信息读取失败
根本原因 很可能是 环境无BCU 或 SMC对象不存在 / JTAG链路未切换
涉及组件 BCU Board, SMC, BMC, CSR, BizTopoMonitor
推荐优先级操作 确认测试环境是否支持BCU → 检查SMC设备存在 → 切换JTAG链路 → 验证CSR配置

:light_bulb: 附加建议：
参考《MCU、VRD、CSR、CPLD升级与板卡管理问题指南》中的调试方法，使用 busctl 工具链逐步验证底层访问能力，避免直接运行高层自动化测试造成误判。

相关链接：

  1. 手动发送smc命令字读取硬盘背板信息失败
  2. 【iTestSmart】ipmi接口设置SmartCooling模式，日志显示成功，但结果Fail。
  3. M.2转接板下硬盘信息无显示
  4. Atlas 300V pro NPU卡信息显示不全
  5. 1.特性概述 | 文档中心 | openUBMC
3

这边是希望把BMC日志也打印出来对吗

4

@huamouwei 你这里的错误信息都来自于你的测试用例脚本，看不出有效信息。可以把脚本中的命令在BMC环境上执行一下，再检查一下错误信息

5

基本信息可以用ipmcget -d v查看，可以描述下具体希望获取哪些信息

6

是的，错误信息在bmc日志里面，可以先把close_qemu这个命令注释，然后等冒烟失败后，登录bmc看看日志

7

测试脚本就是社区的QA仓库main分支。

本期启动qemu后执行 smoke/execute.py等待web和redfish起来，再执行smoke/testing.py，就会出现这个问题。

PixPin_2026-03-10_10-31-32
PixPin_2026-03-10_10-31-321516×438 26.3 KB

尝试过一下解决方案：

web和refish起来后，直接ssh登录进去执行 ‘busctl --user call bmc.kepler.hwproxy /bmc/kepler/Chip/Smc/Smc_CpuBrdSMC_010101 bmc.kepler.Chip.BlockIO Read a{ss}uu 0 0x500 2’ ，出现报错，等待一会就正常回显

PixPin_2026-03-09_14-55-33
PixPin_2026-03-09_14-55-331471×324 30.4 KB

因此尝试延长execute.py中的等待时间为90s，问题规避，但redfish获取BCU板卡信息又出现状态码不一致的情况；回退execute修改，延长测试用例中重试等待时间为20s，出现一样的现象

PixPin_2026-03-09_16-49-56
PixPin_2026-03-09_16-49-561582×343 7 KB

没有任何修改的情况下，只把close_qmue注释，重复执行smoke/testing.py，测试通过，也就是qemu起来后第一次执行必定报错。

dump日志：dump_info.tar.gz

dump_info.docx (3.1 MB)

1 个赞
