DC 测试暂停期间BMC Web 页面BCU相关关键信息空白

[baixin_lcy]

问题描述

现象:Baixin在低算力机型上执行DC/AutoReboot-d 图数时，发现ipmitool收集全空白，且暂停DC后发现BMC web界
面无法显示CPU.内存，BIOS版本等信息，且BMCweb界面无法通过按钮正常下电，重启;
百信分析进展:
1.执行DC期间发现BCU存在异常，是否是该情况有关?
2.DC期间 收集信息存在确实，推测ipmiservices断开导致BMC无法正常显示固件信息，内存，处理器等信息;

期望结果

希望提供一些线索，帮我们解决这个问题的根因

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：

结论总结

问题维度	判断	依据
BMC Web信息空白	是 表象	实际为下游数据源（传感器、FRU、IPMI服务）中断所致
BCU通信异常	存在	SDR显示BCU相关传感器无访问权限（ns）
ipmitool采集失败	确认	说明IPMI服务异常或通道中断
硬件信息未识别	很可能	Product Name: Unknown，且CPU/内存显示为0
根本原因	1. openUBMC未正确加载硬件SR配置（CPU/MEM/BCU） 2. DC高压测试造成BCU-I2C通信瞬断或BMC资源耗尽	- SR配置缺失导致BMC不识别硬件 - 高压测试引发通信降级

最终结论

BMC Web界面关键信息空白的根本原因在于：

openUBMC系统未能正确加载硬件SR配置文件（特别是CPU、Memory、BCU相关），导致BMC未识别底层硬件；加之DC测试过程中的高频上下电造成I2C通信不稳定，BCU传感器访问失败，进一步触发数据采集模块失效，最终表现为Web前端信息全空。

点击此处查看详细分析解答

问题分析：DC测试暂停期间BMC Web页面关键信息空白

根据提供的问题描述、截图内容及相关上下文信息，可以对当前问题进行系统性分析。以下是围绕现象、原因推测和可能的解决方案的详细梳理。

---

现象描述

在执行DC（Dynamic Cycling）测试时，出现以下异常现象：

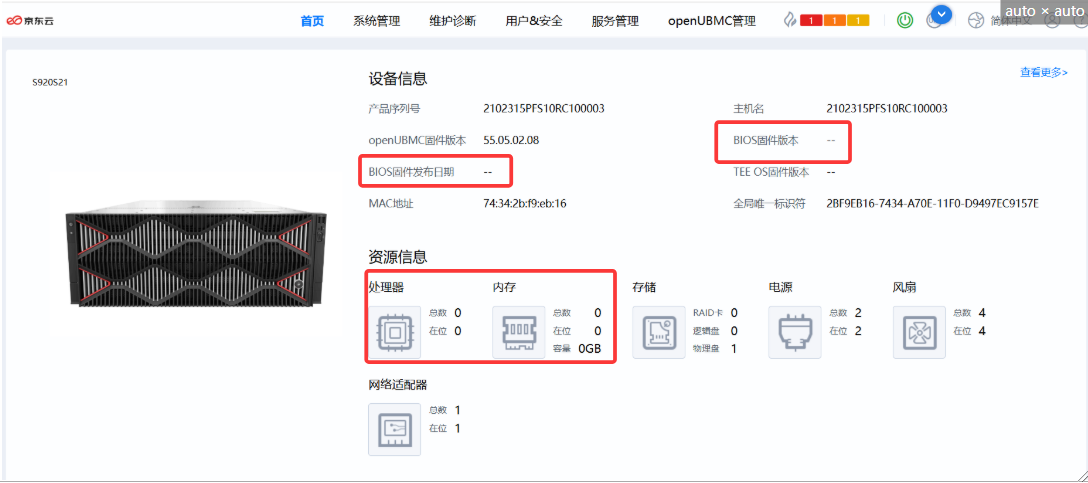

1. BMC Web界面信息缺失：

   • CPU、内存、BIOS版本等关键资源信息显示为--或0。
   • 处理器总数：0，内存容量：0GB，尽管实际物理设备存在。
   • BIOS版本字段为空（显示 --），无法确认固件状态。

2. 管理功能失效：

   • 无法通过Web界面执行正常下电、重启等操作。

3. IPMI数据采集失败：

   • ipmitool命令返回“收集全空白”数据。

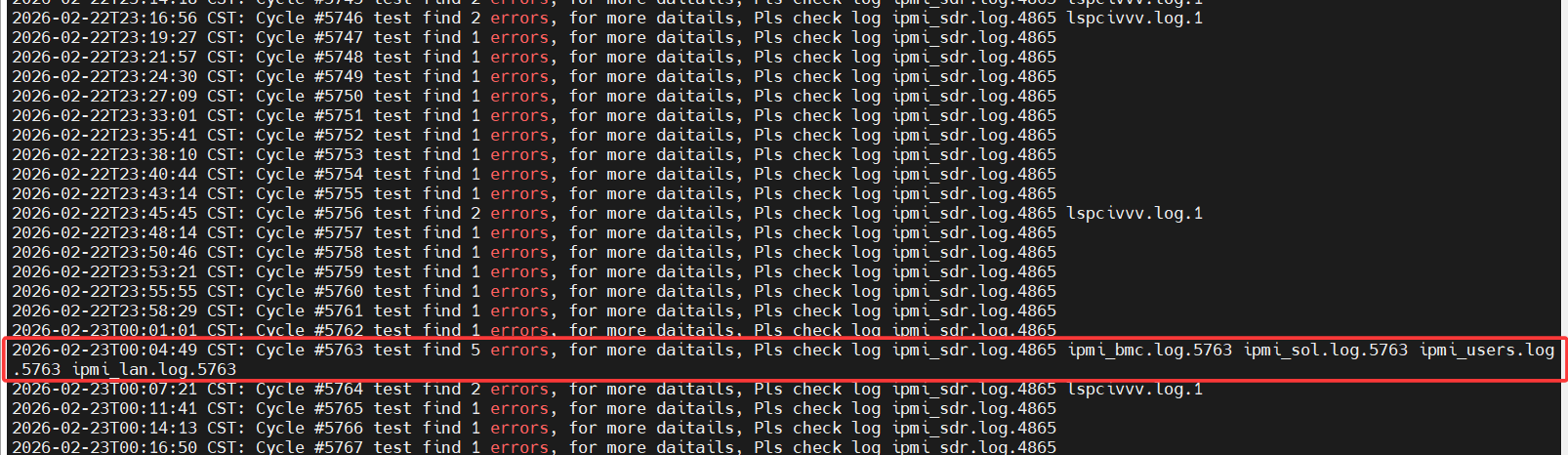

   • 多个DC循环日志中报错：test find 1 errors 至 5 errors，并提示查看相关日志文件（如 ipmi_sdr.log, ipmi_bmc.log, lspcivv.log 等）。

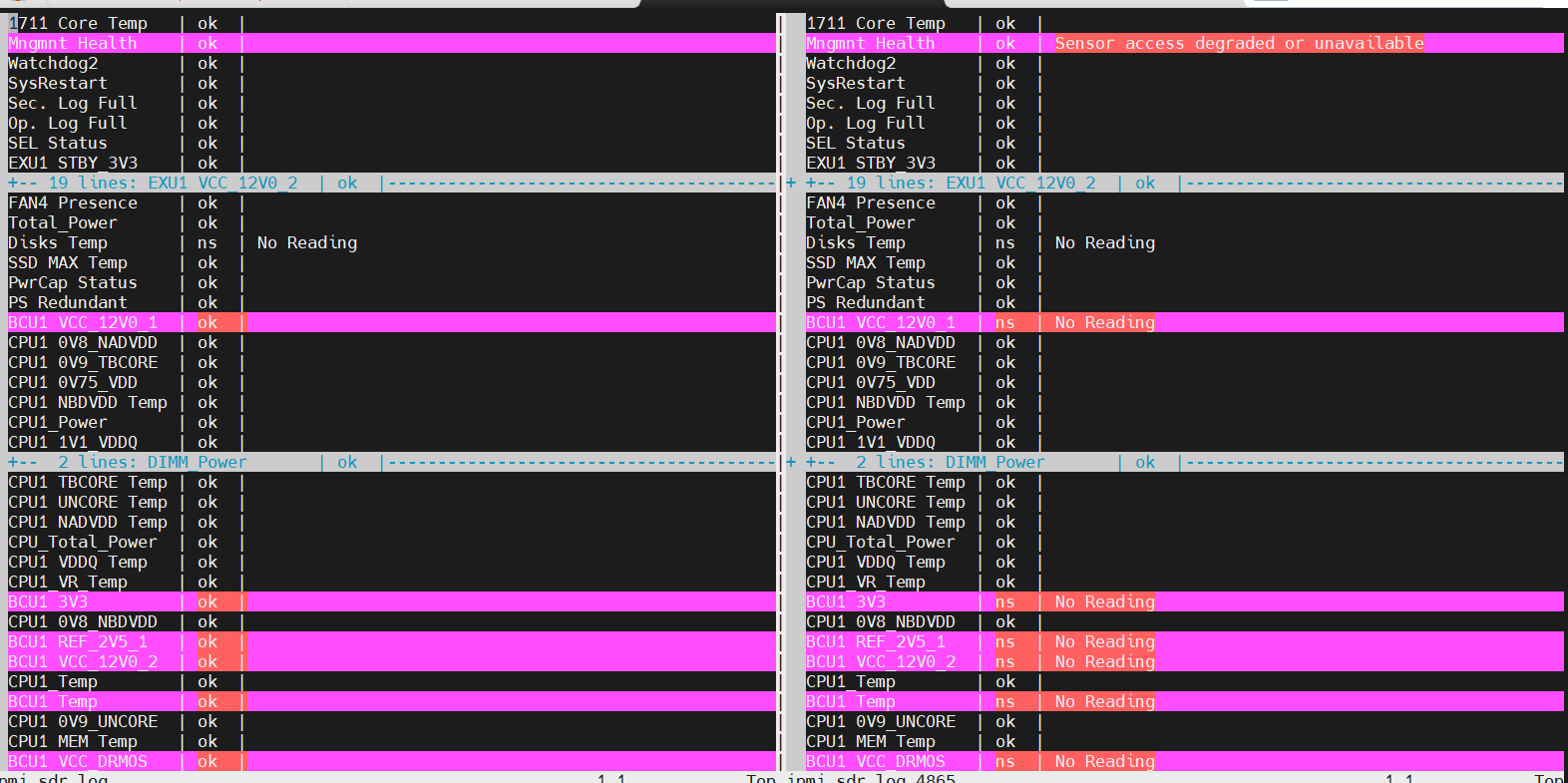

4. 传感器与BCU通信异常：

   • SDR传感器日志显示部分BCU电压轨为ns（No Sensor Access）或“Sensor access degraded or unavailable”。

5. 系统识别异常：

   • IPMI Get Device ID 命令返回：
     • Product Name: Unknown (0x0)
     • Manufacturer Name: Unknown (0x7DB)

---

根本原因分析

结合知识图谱（KG）与文档块（DC）信息，可从多个维度定位问题根源：

1. BMC管理服务中断 → 导致信息未更新

• 根据知识图谱：
  • ipmcget 命令依赖BMC服务正常运行，若ipmitool命令无输出，则说明 IPMI服务异常 或 RMCPD守护进程中断。
  • BMC Web Interface 显示的信息来源于底层BMC服务的数据采集器（如传感器扫描、FRU读取、BIOS版本上报）。
  • 若 BMC固件损坏或服务崩溃，会导致这些数据无法获取。

推理支持：

• BMC Web Interface 显示 CPU 和 Memory 为 0 → 表明 BMC 未能获取硬件拓扑信息。
• 关联实体中：“ipmcget 命令用于查询CPU、内存信息” → 当该命令不可用或返回空值时，前端即无法显示。

---

2. BCU（Board Control Unit）通信异常

• 问题描述中提及 “DC期间发现BCU存在异常”。
• 从SDR日志看，多条与BCU相关的电压传感器读数为 ns，例如：
  • BCU1 VCC_12V0_1 ns
  • BCU1 Temp ns
  • BCU1 VCC_DRMOS ns

知识图谱支持：

• BMC负责监控所有传感器，包括来自BCU的PMIC/电源轨状态。
• BCU若因DC频繁重启导致通信链路（如I2C、IPMB）中断，将使BMC无法读取电压、温度、资源信息。

结论：
BCU通信中断 → 传感器数据缺失 → BMC认为设备不在位 → 前端显示CPU/内存为0。

---

3. IPMI服务断开 → ipmitool命令失效

• ipmitool 是通过IPMI协议与BMC通信的工具。
• 文档块 2 提供关键线索：
  • 用户执行 ipmcget -d version 时，能获取iBMC/BMC固件版本信息。
  • 但在本场景下 ipmitool 收集全空白 → 说明 IPMI服务未响应 或 RMCPD进程异常。

KG 关联支持：

• ipmcget 依赖 SSH + CLI 接口（与 ipmitool 不同路径）
• 若仅 ipmitool 失败，而 SSH 下 ipmcget 可用 → 应该是网络层IPMI服务问题
• 若两者都失败 → BMC整体服务崩溃或固件损坏

注意图片中的IPMI Get Device ID响应中：

• Product Name = Unknown（本应是类似 TJ5260 的值）
• Manufacturer Name = Unknown (0x7DB) → 华为OUI应为已知
  → 说明 IPMI Device ID注册异常

---

4. DC长时间运行导致 BMC 资源耗尽或固件不稳

• 长时间高强度DC测试可能引发：
  • BMC内存泄漏（尤其是在处理大量SEL日志、传感器刷新时）
  • I2C总线拥塞，导致BCU通信失败
  • 文件系统过载或日志写满，触发BMC服务降级
  • 看门狗触发重置或进入无限升级状态

KG支持：

• 存在“BMC因存储过用导致功能退化”的记录
• “BMC becomes unresponsive after multiple AC cycles” 是已知风险场景

---

5. openUBMC固件适配问题（平台兼容性）

• 当前系统运行的是 openUBMC 固件版本 55.05.02.08
• 在知识图谱中提到：
  • Huawei BMC 在同样环境中能正常识别 Broadcom 9560 RAID卡
  • 但openUBMC可能缺少某些设备驱动或配置（如BCU、CPU拓扑）
  • 尤其在鲲鹏平台或S920x系列，openUBMC需额外配置sr文件加载硬件信息

KG支持：

• 鲲鹏模组适配约束FAQ 强调：
  • 必须配置 CPU, Memory, Bios 等对象的 .sr 配置文件，否则资源信息不显示
  • 若配置缺失，BMC将无法识别真实硬件数量
    → 当前 “处理器总数：0”、“内存容量：0GB” 高度符合 SR配置未加载或错误 的特征

---

结论总结

问题维度	判断	依据
BMC Web信息空白	是 表象	实际为下游数据源（传感器、FRU、IPMI服务）中断所致
BCU通信异常	存在	SDR显示BCU相关传感器无访问权限（ns）
ipmitool采集失败	确认	说明IPMI服务异常或通道中断
硬件信息未识别	很可能	Product Name: Unknown，且CPU/内存显示为0
根本原因	1. openUBMC未正确加载硬件SR配置（CPU/MEM/BCU） 2. DC高压测试造成BCU-I2C通信瞬断或BMC资源耗尽	- SR配置缺失导致BMC不识别硬件 - 高压测试引发通信降级

---

建议排查与解决措施

1. 使用SSH登录BMC，执行 ipmcget 检查硬件状态

# 查询当前活动固件及构建时间
ipmcget -d version

# 查询传感器列表（查看是否包含CPU/内存/BCU）
ipmcget -t sensor -d list

# 查询FRU信息（验证内存条、CPU是否上报）
ipmcget -d fru

# 查询BIOS版本（验证是否可读）
ipmcget -d v | grep "Active BIOS"

若以上命令返回为空或报错，则说明 BMC服务异常或核心数据模块未启动

---

2. 检查 SR 配置是否加载（关键！）

• 根据 鲲鹏模组适配约束FAQ（Search Result ID 10）：
  • 必须加载正确的 .sr 文件以识别CPU、内存、BCU
  • 检查 /etc/sr/platform.sr 是否包含：

    "CPU": { ... },
    "Memory": { ... },
    "Bios": { ... },
    "FruCtrl": { ... }


操作建议：

• 重启后立即检查：ls /tmp/sr_loaded 或查看启动日志是否存在“load sr config failed”
• 使用 bmc_studio 工具验证SR配置是否匹配当前硬件

---

3. 检查 I2C 与 BCU 通信状态

# 查看I2C设备是否存在（假设BCU挂载在总线2）
i2cdetect -y 2

# 尝试读取BCU寄存器（根据硬件手册）
i2cget -f -y 2 0x4a 0x01

若无法检测到BCU地址（如0x4a），或读取超时 → BCU供电或通信异常

---

4. 检查日志，定位错误时间点

分析提供的 ipmi_bmc.log, ipmi_sdr.log, lspcivv.log：

# 搜索错误关键字
grep -i "fail\|error\|timeout\|reset" ipmi_bmc.log

重点关注：

• IPMI Session Timeout
• Sensor Access Failed
• FRU Read Error
• BCU communication lost

---

5. 固件层面优化建议

措施	说明
升级 openUBMC 至稳定版本	确保已包含对S920s机型的BCU支持补丁
添加人工心跳恢复机制	在DC脚本中加入：若连续3次ipmitool失败则 ipmitool mc reset cold
限制DC频率	给BMC留出足够恢复时间，避免高频重启造成累积压力
开启可观测性采集	利用Prometheus+ElasticSearch记录CPU/内存占用趋势，排查泄露

---

最终结论

BMC Web界面关键信息空白的根本原因在于：

openUBMC系统未能正确加载硬件SR配置文件（特别是CPU、Memory、BCU相关），导致BMC未识别底层硬件；加之DC测试过程中的高频上下电造成I2C通信不稳定，BCU传感器访问失败，进一步触发数据采集模块失效，最终表现为Web前端信息全空。

---

期望后续提供

为了进一步验证和修复，请提供以下信息：

1. SSH登录后执行 ipmcget -d version 和 ipmcget -t sensor -d list 的输出
2. BMC 启动日志中是否有关于 .sr 文件加载失败的记录
3. BCU 的 I2C 地址及通信稳定性测试结果
4. 是否使用了社区默认SR配置，还是定制化修改版本

---

如确认SR配置缺失或错误，请依据《鲲鹏模组适配约束FAQ》补充并正确加载CPU、Memory、BCU对应的SR对象定义，问题大概率可解决。

[Pei_JC_a5vg0]

ipmb,bt通道不通，找硬件同事排查下
