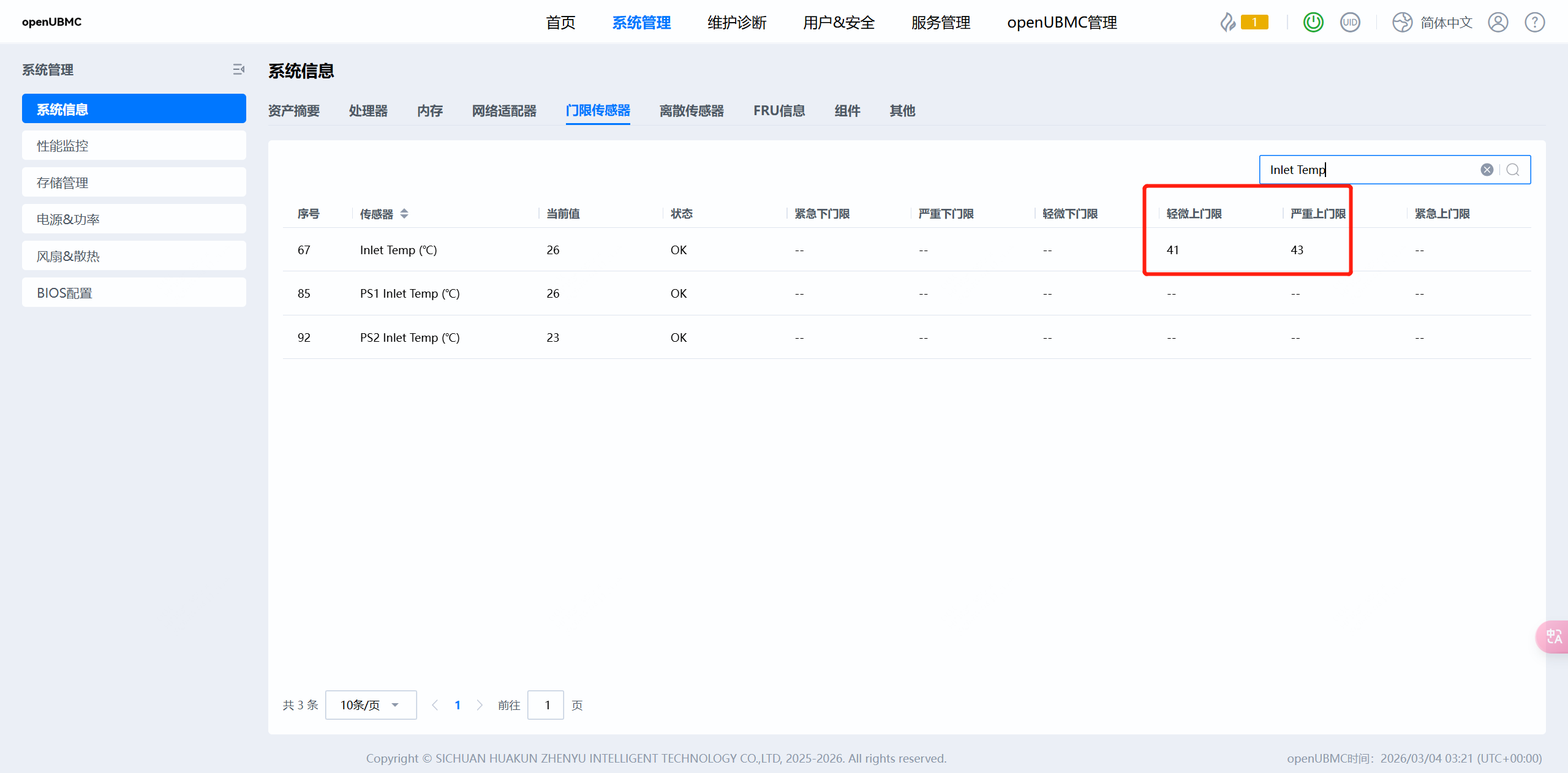

关于同一传感器在“门限传感器”与“温度海洋”界面显示门限值不一致的问题分析
根据您提供的详细信息，同一传感器（如 Inlet Temp）在“门限传感器”界面和“温度海洋”界面显示的门限值不一致 是一个已知的配置机制差异问题，而非系统故障。以下是基于上下文信息的全面分析和解决方案建议。
问题核心结论
根本原因： “门限传感器”界面直接读取 IPMI 标准化的 ThresholdSensor 配置，而“温度海洋”界面使用独立的 TemperatureInfo 对象配置其门限值，二者数据源独立，没有自动同步机制，导致显示不一致。
两个界面的数据来源对比
| 特性 |
门限传感器（ThresholdSensor） |
温度海洋（Temperature Ocean） |
| 数据对象类型 |
ThresholdSensor 类传感器对象 |
TemperatureInfo 配置类 |
| 配置文件 |
CSR/SR 配置文件中定义 ThresholdSensor_XXX |
需额外配置 TemperatureInfo_XXX |
| 门限值来源 |
UpperNoncritical, UpperCritical 等属性 |
UpperThreshold[] 数组（独立配置） |
| 单位来源 |
Unit, BaseUnit 决定（如 128 表示 ℃） |
从 TemperatureInfo 中独立解析 |
| 是否自动关联 |
 否，需手动保持一致 |
不自动引用 ThresholdSensor 的门限 |
| 是否支持动态引用 |
 支持通过 <=/XXX 表达式引用其他对象 |
支持，但需显式配置引用 |
为何修改 SR 后“温度海洋”未更新？
您提到：
“尝试过修改 sr 中的值，升级后门限传感器界面跟着变了，温度海洋还是不变”
这是因为：
- 修改的是
ThresholdSensor_InletTemp 中的 UpperNoncritical、UpperCritical 等字段 → 仅影响 “门限传感器”界面。
- 而“温度海洋”使用的
TemperatureInfo_InletTemp 对象中的 UpperThreshold 是一个独立配置项，即使传感器变了，它也不会自动更新。
结论：两个界面使用的不是同一个配置项，必须分别配置或显式建立引用关系。
TemperatureInfo 类配置详情（来自文档）
"TemperatureInfo_InletTemp": {
"CoordinateX": 0,
"CoordinateY": 0,
"Health": "<=/ThresholdSensor_InletTemp.Health>",
"LowerThreshold": [255, 255, 255],
"Name": "Inlet Temp",
"ReadingValue": "<=/Scanner_InletTemp.Value>",
"Status": "<=/Scanner_InletTemp.Status>",
"UpperThreshold": [255, 255, 255]
}
其中：
UpperThreshold 是一个 U8 数组，格式为 [轻微, 严重, 致命]255 表示 不启用该级别告警- 必须手动将其配置为与
ThresholdSensor 一致的值（例如 [41, 43, 255]），或通过表达式引用
解决方案建议
方案一：【推荐】在 TemperatureInfo 中显式引用 ThresholdSensor 的门限值
修改 TemperatureInfo_InletTemp 的配置，使用表达式动态获取传感器的实际门限值：
"TemperatureInfo_InletTemp": {
"Name": "Inlet Temp",
"ReadingValue": "<=/Scanner_InletTemp.Value>",
"Status": "<=/Scanner_InletTemp.Status>",
"Health": "<=/ThresholdSensor_InletTemp.Health>",
"UpperThreshold": "expr({ \
$1 == 255 ? 255 : $1, \
$2 == 255 ? 255 : $2, \
255 \
}) |> map(function(x) return tonumber(x) end)",
"UpperThreshold[0]": "<=/ThresholdSensor_InletTemp.UpperNoncritical>",
"UpperThreshold[1]": "<=/ThresholdSensor_InletTemp.UpperCritical>",
"UpperThreshold[2]": 255,
"CoordinateX": 0,
"CoordinateY": 6
}
注意：当前系统可能不完全支持数组字段的直接引用，需验证 UpperThreshold[0] 是否可写。如不支持，需由后端 Lua 插件进行转换。

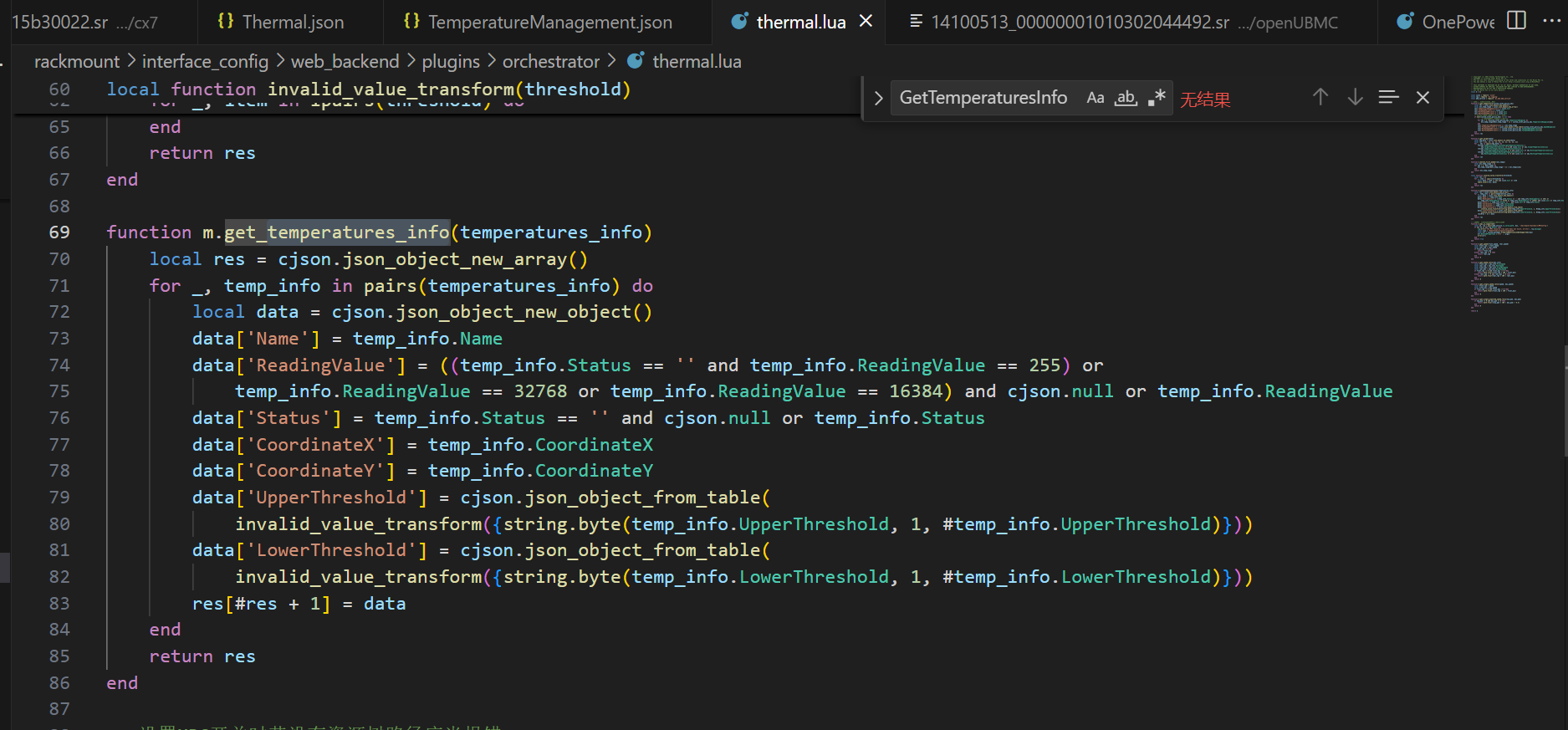

方案二：【定制开发】修改 thermal.lua 插件实现自动映射
在 rackmount/interface_config/web_backend/plugins/orchestrator/thermal.lua 中，您已找到关键函数：
function m.get_temperatures_info(temperatures_info)
local res = cjson.json_object_new_array()
for _, temp_info in pairs(temperatures_info) do
local data = cjson.json_object_new_object()
data['Name'] = temp_info.Name
data['ReadingValue'] = temp_info.ReadingValue
data['Status'] = temp_info.Status
data['CoordinateX'] = temp_info.CoordinateX
data['CoordinateY'] = temp_info.CoordinateY
data['UpperThreshold'] = cjson.json_object_from_table(
invalid_value_transform({string.byte(temp_info.UpperThreshold, 1, #temp_info.UpperThreshold)}))
end
return res
end
可在此函数中加入逻辑，根据 Name 去查找对应的 ThresholdSensor 对象并自动提取门限值，替代原始的静态配置。
例如：
-- 伪代码示意
local sensor = find_sensor_by_name("Inlet Temp")
data['UpperThreshold'] = cjson.json_encode({
sensor.UpperNoncritical or 255,
sensor.UpperCritical or 255,
255
})
此方法需要访问底层传感器模型，属于 cooling 组件的定制开发，需由平台团队支持。
方案三：【临时修复】手动保持 TemperatureInfo 与 ThresholdSensor 一致
如果无法进行代码修改，则应确保：
| 门限类型 |
ThresholdSensor 字段 |
TemperatureInfo 数组位置 |
应配置值 |
| 轻微上门限 |
UpperNoncritical |
UpperThreshold[0] |
41 |
| 严重上门限 |
UpperCritical |
UpperThreshold[1] |
43 |
| 紧急上门限 |
UpperNonrecoverable |
UpperThreshold[2] |
255（禁用） |
在 SR 文件中硬编码匹配：
"TemperatureInfo_InletTemp": {
"UpperThreshold": [41, 43, 255],
...
}
缺点：后续修改门限需同时改两处，易出错。
建议操作流程
-
确认当前 TemperatureInfo_InletTemp.UpperThreshold 配置值

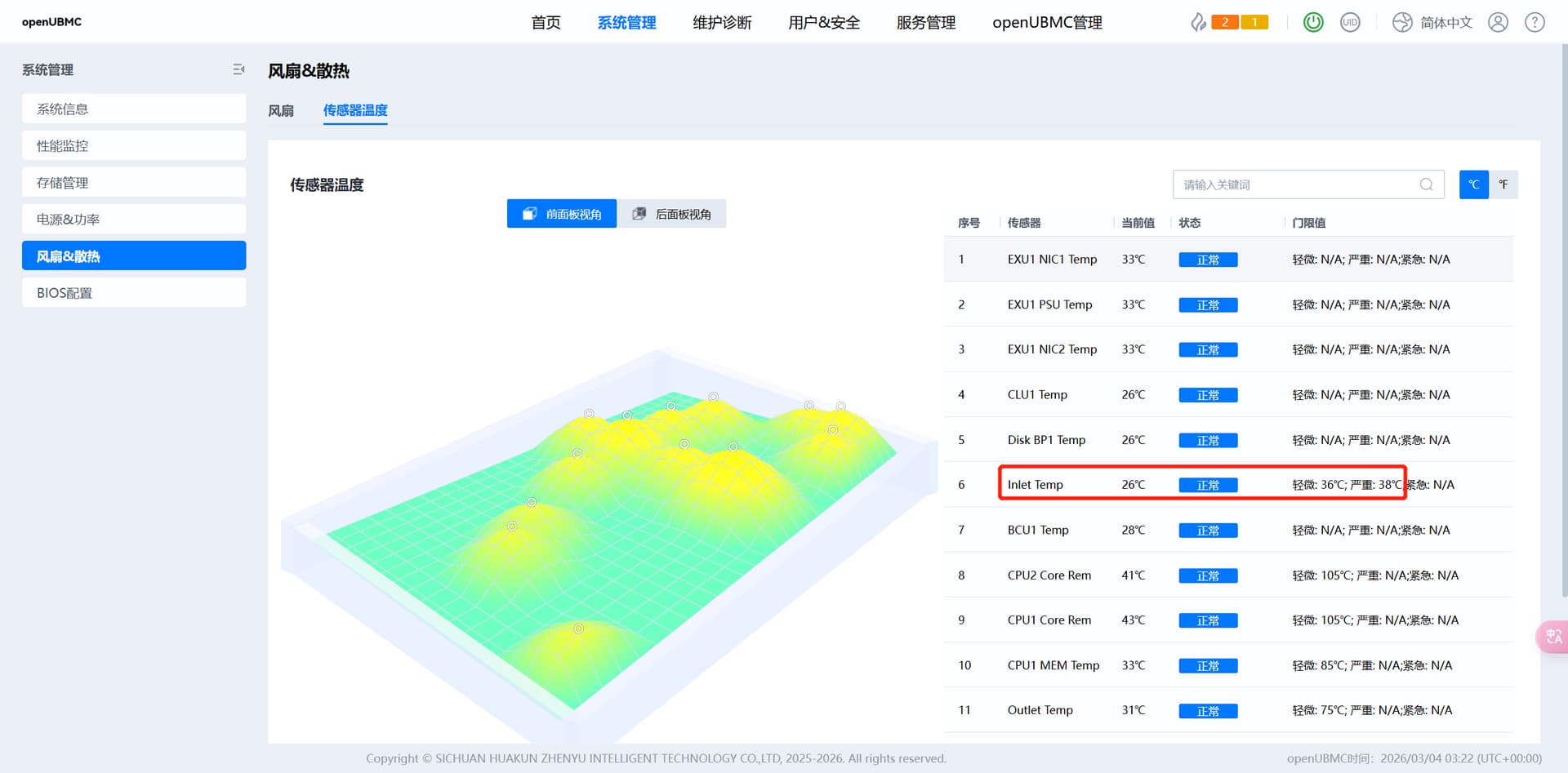

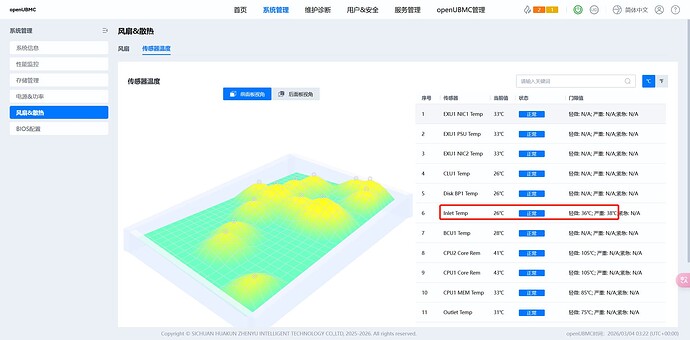

查看 SR 配置文件，确认其是否为 [36, 38, 255]，这正是您在界面上看到的值。
-
统一配置策略
- 若支持表达式引用 → 使用 方案一
- 若支持 Lua 层处理 → 推动平台团队实施 方案二
- 否则 → 手动采用 方案三
-
提交定制诉求
向 openUBMC 社区或技术支持提交需求：
“建议增加 TemperatureInfo 对 ThresholdSensor 门限值的默认引用能力，避免配置冗余。”
相关注意事项
- 坐标系说明：“温度海洋”使用固定坐标系（左下角为原点），适用于 2U 机型俯视图。
- 数据格式：
UpperThreshold 是 U8 数组，数值超过 255 会被视为无效或截断。
- 显示逻辑：温度海洋界面仅在
UpperThreshold[x] != 255 时才显示对应级别门限。
- 缓存问题：修改 SR 后需确保 BMC 重启或配置重载生效。
总结
| 项目 |
说明 |
| 问题性质 |
配置机制设计差异，非代码缺陷 |
| 主因 |
“温度海洋”未自动同步“门限传感器”的门限值 |
| 根因定位 |
TemperatureInfo.UpperThreshold 与 ThresholdSensor.UpperNoncritical 独立配置 |
| 解决方向 |
显式引用、定制插件、手动同步 |
| 推荐做法 |
在 TemperatureInfo 中通过 <=/ 表达式引用 ThresholdSensor 的门限字段 |
一句话总结：要让两个界面一致，就不能只改 ThresholdSensor，还必须同步更新 TemperatureInfo 的 UpperThreshold 配置，或建立自动引用关系。
