问题描述
现在测试发现AI卡MCU只能在带内升级，带外升级会直接报失败。
应该是社区版本没有适配A2卡的带外mcu升级功能
环境信息
OpenUBMC 25.12
重现步骤
NA
期望结果
希望社区可以答复下有没有计划上带外升级MCU功能
实际结果
[实际发生了什么，包含错误信息]
尝试过的解决方案
[列出您已经尝试过的解决方案及结果]
应该是社区版本没有适配A2卡的带外mcu升级功能
答案内容由AI生成，仅供参考：
六、结论
目前 openUBMC 社区版本（如 25.12）尚未支持 Atlas 300I A2 系列 AI 卡的 MCU 带外升级功能。
尽管系统具备带外管理能力与MCU升级服务框架，但由于缺乏针对A2卡的CSR配置与状态感知机制，导致BMC无法正确发起和管理该类设备的固件升级。
点击此处查看详细分析解答
关于AI卡MCU带外升级功能的社区支持情况分析
根据您提出的问题，即 AI卡（如Atlas 300I A2 32G/64G）是否支持MCU带外升级，以及当前测试中发现“带外升级会直接报失败”的现象，本文基于现有知识库内容进行综合分析与回答。
问题核心总结
- 当前现状：AI卡MCU只能通过带内升级（如使用
npu-smi upgrade命令），而带外升级（经BMC）失败。 - 用户诉求：社区是否有计划支持AI卡MCU的带外升级功能？
一、AI卡与MCU升级相关的系统架构
1. AI卡与NPU卡的关系
- AI卡（例如：Atlas 300I A2 64G）属于NPU卡的一种，是基于昇腾AI处理器的神经网络处理单元。
- 该类卡集成有独立的MCU（Microcontroller Unit），用于管理板卡的供电、温度监控和固件升级等操作。
- McuFirmwareVersion 属性明确用于表示该MCU的固件版本（当前可查到版本为
25.52.38或25.53.33）。
McuFirmwareVersion：MCU版本，通过带外管理协议获取。”
2. 带外升级的核心机制
- 带外升级由 BMC 主导，通过 Firmware Mgmt 模块统一调度。
- 支持的协议包括：
- SMBus
- SMC
- PLDM over MCTP over PCIe
- 相关服务脚本如：
upgrade_service_mcu.luamcu_upg_service.luasmbus_interface.lua
general_hardware文档：MCU升级通过smbus_interface.lua或smc_interface.lua实现，表明硬件层面支持此类通信方式。
二、当前为何“带外升级失败”？
虽然系统具备带外管理硬件通道能力，但当前行为表明：
社区版本尚未完全适配 A2 系列AI卡的带外MCU升级路径
证据如下：
| 证据来源 | 内容摘要 |
|---|---|
| 日志记录（参考Document Chunk 1） | 升级AI卡MCU时会上报告警，BMC检测到通信中断（CpldStatus变化触发事件）。但BMC无法感知该中断是否由带内升级引起。 |
| 官方回复（User: Longbow） | > “当下BMC无法感知AI卡MCU通信异常是否是带内升级导致的，且该告警属于正常上报状态，不需要和带内升级MCU状态耦合。” 表明BMC不具备对AI卡MCU升级过程的上下文感知能力。 |
| 代码结构分析（general_hardware） | 存在 mcu_upg_service.lua 和 upgrade_service_mcu.lua，说明框架支持MCU升级服务，但是否适配特定设备需依赖CSR配置。 |
| CSR配置文档（板卡适配指南） | 明确指出，MCU升级需要在CSR文件中配置： |
"MCUFirmware_xxx": {
"UID": ...,
"RefChip": ...,
"Protocol": ...,
"LockChip": ...
}
如果A2卡未正确配置此类对象，则BMC无法发起带外升级。
三、openUBMC 社区对AI卡MCU升级的支持现状
已支持的能力（来自 openUBMC 25.09 和 25.03 发布说明）：
| 版本 | 特性 |
|---|---|
| openUBMC 25.09 | 新增支持：NPU模组、NPU升级过程中禁止主机上电、关键部件固件升级 |
| openUBMC 25.03 | 重构MCU/VRD升级架构，支持HPM标准化升级包格式 |
这些信息表明，openUBMC社区已重视并逐步完善MCU升级机制。
尚未明确支持：A2系列AI卡的带外MCU升级
- 当前所有MCU升级行为均为带内驱动控制（如
npu-smi工具）。 - BMC Firmware Mgmt服务无法识别或启动AI卡MCU的固件包升级流程。
- 日志中显示
action.lua(44): Firmware: ...错误堆叠，说明升级流程在校验或执行阶段失败。
四、带内与带外升级对比
| 对比项 | 带内升级（In-band） | 带外升级（Out-of-band） |
|---|---|---|
| 控制主体 | OS主机（如openEuler） | BMC（独立于OS） |
| 工具 | npu-smi upgrade |
Web界面 / Redfish API / IPMI |
| 通信方式 | PCIe + Host Driver | SMBus/SMC/PLDM 等带外总线 |
| 是否影响告警 | 是，会误触发通信异常告警 | 否，应具备状态感知避免误报 |
| 场景适用性 | 主机运行时维护 | 主机宕机或OS异常时升级 |
| 当前支持情况 | 支持 |
对A2卡暂不支持 |
五、解决方案建议
方案一：社区是否已有计划？
目前没有公开信息表明openUBMC社区已将A2卡MCU带外升级列入近期路线图。
但以下几点可作为推动依据：
McuFirmwareVersion已通过带外协议暴露（参考NPU卡接口定义）；upgrade_service_mcu.lua已存在，说明服务层已准备就绪；- 只需完善 CSR配置 + UID校验逻辑 + 协议绑定 即可实现支持。
方案二：如何推动此功能落地？
建议采取以下行动：
| 步骤 | 操作 |
|---|---|
| 1 | 在 discuss.openubmc.cn 创建正式议题，引用本问题 |
| 2 | 提供详细的错误日志与A2卡的CSR配置样例需求 |
| 3 | 引用 general_hardware 中的MCU升级实现路径，说明框架已支持 |
| 4 | 请求 hardware-sig 或 Component Driver SIG 成员协助评估实现难度 |
参考话题：https://discuss.openubmc.cn/t/topic/4839（关于CPLD固件包的问题讨论）
六、结论
目前 openUBMC 社区版本（如 25.12）尚未支持 Atlas 300I A2 系列 AI 卡的 MCU 带外升级功能。
尽管系统具备带外管理能力与MCU升级服务框架，但由于缺乏针对A2卡的CSR配置与状态感知机制，导致BMC无法正确发起和管理该类设备的固件升级。
七、建议反馈内容模板（可提交至社区）
标题：请求支持 Atlas 300I A2 系列 AI 卡 MCU 带外升级功能
背景：
当前 AI 卡（300I A2 32G/64G）MCU 仅支持带内升级（npu-smi），带外升级失败。
问题：
Firmware Mgmt 服务无法识别AI卡MCU固件包，日志报错多层嵌套错误，疑似未注册设备UID或缺少MCUFirmware对象配置。
依据：
- NPU卡接口已定义 `McuFirmwareVersion` 支持带外获取；
- general_hardware 提供了完整的MCU升级服务（upgrade_service_mcu.lua）；
- 需补充CSR中MCUFirmware_xxx对象配置。
诉求：
社区能否评估在后续版本中增加对 Atlas 300I A2 的MCU带外升级支持？
建议后续关注：
- openUBMC官网更新：https://www.openubmc.cn
- SIG会议纪要（Infra SIG、Hardware SIG）
- CSR配置文档完善进度
如有进一步日志或CSR配置片段，也可继续补充以深入分析。
test
支持的，你用最新的固件包试一下

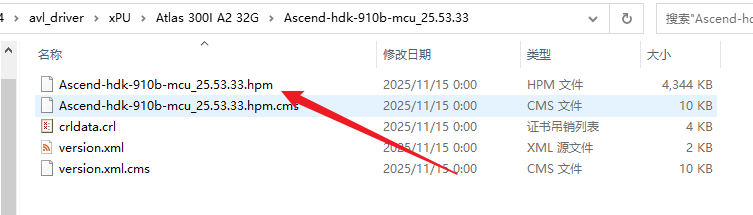

带内和带外的hpm是同一个吗？我就是在2512上升级的，报错invalid firmware type
是同一个，是最新的NPU卡固件包，不是bmc包
看起来是的
我重新再验证了一次，还是一样的报错，等下我把日志传递一下，帮忙确认下呢，多谢
AI卡升级MCU失败.z01.txt (9 MB)
AI卡升级MCU失败.zip.txt (8.3 MB)
把txt后缀名去掉，放在一个路径下解压 AI卡升级MCU失败.zip 即可
是环境上有多张A2卡吗，是的话目前该问题已经在3月份的sdk修复，待发布

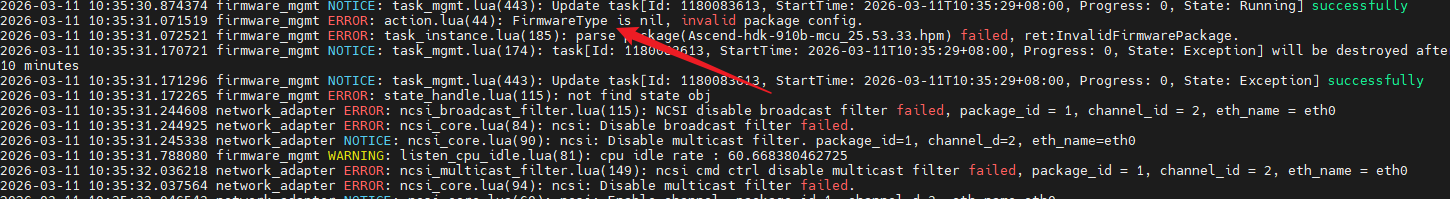

没有就一张ai卡，我看日志不是在升级的时候报错，感觉就是解析hpm就报错了
包有问题，出包的时候没配置相应的cfg
这是从华为官网下载的hpm包，带内os升级是ok的
能发下这个包吗，我们这边看看包结构
我邮件发给pae，让pae转给你，帮忙看下呢
有发送吗
已经发给殷建了
好的
