hdd_backplane中丝印(silktext)值为空问题

交流互助区
1

// 此模板仅供参考，如果不适用可以修改

问题描述

请问hdd_backplane中查看到丝印(silktext)字段为空，可能是什么原因导致的，该如何进一步往下排查？

image553×342 51.4 KB

image554×518 96.6 KB

2

答案内容由AI生成，仅供参考：

:white_check_mark: 解决方案总结

问题原因 解决方法
SlotConfigs 未配置 补充 ChildSlotSilkText 字段
UID 不匹配 核对并修正 BoardSlotConfig.UID
Instance ≠ SelfSlot 修改 SlotConfigs.SelfSlot 与实例一致
CSR 未加载 检查 SR 文件是否存在、格式正确、权限可读
数组长度不一致 确保 ChildSlotIndex, ChildSlotNumber, ChildSlotSilkText 长度一致
点击此处查看详细分析解答

HDD Backplane 丝印（SilkText）值为空问题分析与排查

在HDD Backplane配置中，SilkText字段为空的问题是一个常见且影响设备识别与管理的典型问题。本文将基于知识库信息和提供的上下文，系统性地分析该问题的可能原因，并提供详细的排查方法和解决方案。

:magnifying_glass_tilted_left: 问题描述

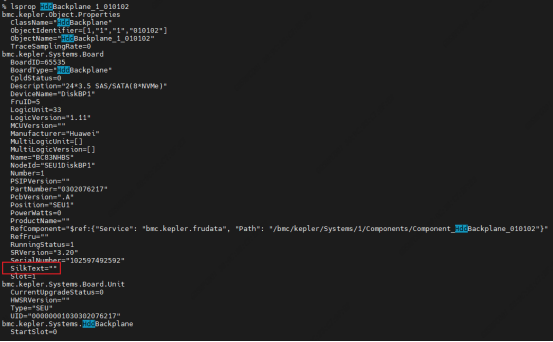

用户反馈在查询 HDD_Backplane 组件时发现其 SilkText 字段为空，例如输出显示：

SilkText=""

尽管组件其他信息（如 UID, SerialNumber, DisplayName）正常，但 SilkText 缺失，导致物理槽位无法准确定位，影响运维管理和日志可读性。

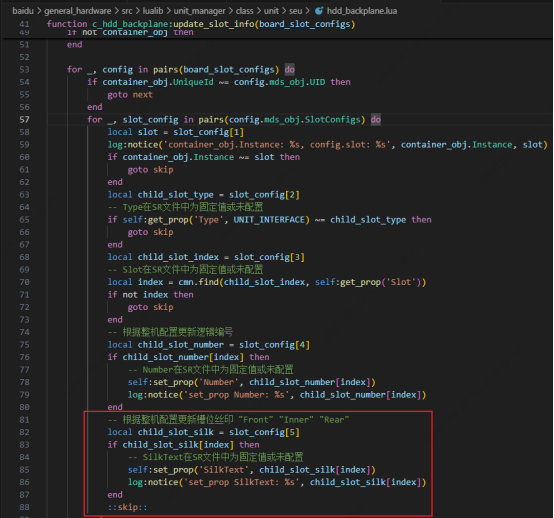

截图中的代码表明，SilkText 应由 board_slot_configs 中的 child_slot_silk 字段动态设置：

self:set_prop('SilkText', child_slot_silk)

因此，若 SilkText 为空，说明此流程未成功执行。

:puzzle_piece: 根本原因分析

根据 知识图谱 和 文档片段，SilkText 为空的根本原因可归纳为以下三类：

1. SlotConfigs 未配置或字段缺失

  • SilkText 的来源是 BoardSlotConfig 类中定义的 SlotConfigs 数组。
  • SlotConfigs 必须包含以下关键字段：
    • ChildSlotSilkText: 丝印文本数组
    • ChildSlotNumber: 逻辑编号数组
    • ChildSlotIndex: 槽位索引
  • 若未定义 ChildSlotSilkText，或该字段为空数组，则 SilkText 将无法被赋值。

:white_check_mark: 依据来自知识库：

"SlotConfigs 是一个可选数组属性，用于定义背板丝印信息和逻辑槽号。"

—— Entity: SlotConfigs

2. UID 匹配失败，导致配置未加载

BoardSlotConfig 使用 UID 进行单板匹配。代码逻辑如下：

if container_obj.uniqueid ~= config.mds_obj.UID then
    goto next
end
  • 如果实际硬件的 UID 与 BoardSlotConfig 配置中指定的 UID 不匹配，则不会应用任何 slotConfigs，进而跳过 SilkText 设置。
  • 常见情况包括：
    • 硬件更换后 UID 变化
    • 配置文件中 UID 录入错误
    • 多种背板类型共用同一配置模板

:white_check_mark: 依据来自知识库：

"BoardSlotConfig 包含 UID 属性，用于唯一标识板卡并进行配置加载匹配。"

—— Relationship: BoardSlotConfig -- UID Matching

3. Instance/Slot 映射不一致

代码中判断是否应用配置的关键条件之一是：

if container_obj.Instance ~= slot then
    goto skip
end
  • container_obj.Instance 是当前 Backplane 实例的标识（如 “010102”）
  • slot 来自 SlotConfigs 中的 SelfSlot 字段
  • 如果两者不一致，直接跳过后续设置（包括 SilkText）

这通常出现在：

  • CSR 配置中 SelfSlot 值填写错误
  • 多实例环境下实例命名不规范

:hammer_and_wrench: 排查步骤建议

为定位并解决 SilkText 为空的问题，请按以下顺序逐步排查：

:white_check_mark: 步骤 1：确认 BoardSlotConfig 是否配置了 SlotConfigs

查看当前系统的 BoardSlotConfig 配置是否包含 SlotConfigs 定义：

"SlotConfigs": [
  {
    "SelfSlot": "010102",
    "ChildSlotType": "HDD",
    "ChildSlotIndex": [0,1,2,...],
    "ChildSlotNumber": [24,25,26,...],
    "ChildSlotSilkText": ["Disk0","Disk1","Disk2",...]
  }
]
  • 若整个 SlotConfigs 字段缺失，请补充配置。
  • 若 ChildSlotSilkText 为空或为 []，需填充正确的丝印标签。

:pushpin: 参考文档：搜索 “CSR配置字典之BoardSlotConfig类” 可获取完整示例。

:white_check_mark: 步骤 2：验证 UID 是否匹配

检查两个关键点：

项目 获取方式
实际硬件 UID cat /sys/class/dmi/id/product_serial 或通过 Redfish 查询
配置中 UID 查看 CSR 或 MDS 中 BoardSlotConfig.UID

确保两者完全一致（含大小写）。

:red_exclamation_mark:注意：错误的 UID 会导致整个配置被跳过。

:white_check_mark: 步骤 3：确认 Instance 与 SelfSlot 是否匹配

获取当前 backplane 的 Instance：

busctl get-property bmc.kepler.Systems.HddBackplane /bmc/kepler/Systems/1/Components/Component_HB_Backplane_010102 bmc.kepler.Component Instance

输出应为 "010102"。

检查 SlotConfigs.SelfSlot 是否也为 "010102"。

  • 若不一致，请修正 SelfSlot 值。

:white_check_mark: 步骤 4：确认配置已加载（CSR 加载状态）

检查 CSR 是否已成功加载：

# 查看相关对象是否存在
busctl tree bmc.kepler.Systems.HddBackplane

或查看系统日志是否有：

AddObject failed

关键字。

:pushpin: 如果对象未添加成功，则配置未生效，需检查 SR 文件路径、权限、格式等。

:white_check_mark: 步骤 5：启用日志调试追踪流程

在代码中已有 lognotice 输出：

lognotice("set_prop 'SilkText': %s", child_slot_silk)

请检查 BMC 日志文件（通常位于 /var/log/bmc.log 或 /var/log/messages）是否包含该日志。

  • 若无输出，说明未进入设置分支（前序条件失败）
  • 若有输出但值为空，说明 child_slot_silk 本身为空 → 回到步骤 1

:white_check_mark: 解决方案总结

问题原因 解决方法
SlotConfigs 未配置 补充 ChildSlotSilkText 字段
UID 不匹配 核对并修正 BoardSlotConfig.UID
Instance ≠ SelfSlot 修改 SlotConfigs.SelfSlot 与实例一致
CSR 未加载 检查 SR 文件是否存在、格式正确、权限可读
数组长度不一致 确保 ChildSlotIndex, ChildSlotNumber, ChildSlotSilkText 长度一致

:books: 延伸建议

  1. 统一模板管理：建议为不同背板类型建立标准 BoardSlotConfig 模板，避免手动配置出错。
  2. 自动化校验脚本：编写脚本自动校验 SlotConfigs 中三个数组的长度一致性。
  3. 默认值兜底机制：在代码中增加兜底逻辑，如：
    child_slot_silk = child_slot_silk or "Disk"..index
    防止因配置缺失导致完全无丝印。

:paperclip: 相关实体参考

实体 说明
BoardSlotConfig 配置类，管理槽位映射
SlotConfigs 用于动态更新 SilkText 和 Number
SilkText 最终展示的丝印信息
UID 配置匹配的关键标识
StartSlot 起始槽位，影响逻辑编号
bmc.kepler.Systems.HddBackplane 目标模块

如完成以上排查仍无法解决，请提供以下信息以便进一步分析：

  1. 完整的 BoardSlotConfig 配置片段
  2. 当前背板的 UID 和 Instance
  3. BMC 启动日志中关于 hdd_backplane:update_slot_info 的输出

:warning: 注意：所有修改应通过正式的 CSR/MDS 配置流程进行，避免临时热修改引发持久化问题。

1 个赞
3

这段代码的更新逻辑是根据PSR中BoardSlotConfig对象来匹配的，该对象具体解释见下面的文档，你检查下你们的PSR中该对象是否配置，是否配置正确
CSR配置字典之BoardSlotConfig类 | 文档中心 | openUBMC
