问题描述
X16 PCIE网卡插入X8的PCIE slot槽位，bmc界面没有产生告警
环境信息
-
软件版本：OpenUBMC2
-
硬件配置：SP670网卡
重现步骤
将网卡插入X8带宽的slot，未触发将带宽的告警
期望结果
带宽未达到X16，应该报出降带宽的告警
实际结果
什么告警都未产生
答案内容由AI生成，仅供参考：
结论
综上所述，BMC系统在逻辑上具备“降带宽”告警的设计，但其触发条件是内部状态标志 BandwidthReduction 被置位。 将X16的网卡物理插入X8的插槽，如果没有导致硬件链路或协议层面的故障进而触发内部降带宽标志，那么BMC可能不会产生告警。这更像是一种硬件配置不匹配，而不是系统检测到的运行故障。
因此，根据当前Context的信息，无法断定这是一个Bug或缺少告警设计，而更可能是当前告警逻辑的触发条件未覆盖您所指的“物理插槽不匹配”场景。
点击此处查看详细分析解答
根据您提供的Context，我可以确认系统中存在与PCIe设备带宽降低相关的告警机制。以下是基于现有知识库的详细分析。
1. 确认存在“降带宽”告警机制
系统确实设计了用于检测和报告PCIe设备带宽降低的告警。关键组件如下：
-
告警事件：
Event_PCIeBandWidth：这是一个事件对象，用于指示PCIe带宽的降低。它由带宽属性（BandwidthReduction）的变化触发。PCIeCard.PCIeCardBandWidthDecreased：这是该告警事件的唯一标识符 (EventKeyId)。
-
触发机制：
- 告警由
BMC Firmware（基板管理控制器固件）检测PCIeDevice_1.BandwidthReduction属性的变化而产生。 - 具体逻辑是，当
PCIeDevice_1.BandwidthReduction的值等于1（表示带宽降低）时，系统会触发此告警（Condition: 1，在JSON配置中表示等于）。
- 告警由
-
关键属性：
BandwidthReduction：这是一个U8类型的只读属性，作为PCIe设备带宽降低的标志。值为0表示未产生，值为1表示产生。
2. 为什么您的场景可能没有触发告警
根据Context中的信息，您的场景（X16卡插在X8槽）未触发告警，可能有以下原因：
-
告警触发依据不同：当前设计的
BandwidthReduction属性并非简单地比较“当前带宽”与“硬件理论最大带宽”。- 文档提到，
BandwidthReduction是一个 “降带宽标志”，其状态（0或1）是由更底层的硬件或固件逻辑决定的，例如在检测到链路故障、硬件限制或协议约束时才会置位。 BandwidthReduction的描述包括 “由于检测失败导致的PCIe带宽降低” 以及 “Bios上报不可纠正错误标识”。这表明它主要用于检测故障或错误导致的带宽下降，而不是物理插槽带宽不匹配的情况。
- 文档提到，
-
与硬件拓扑相关：
Context中提到了PCIeDevice_1与特定硬件配置（如Atlas 300I A2卡、SP670网卡）相关联。告警的触发依赖于硬件驱动和固件正确上报BandwidthReduction状态。如果硬件本身或固件未检测将其视为“降级”状态并设置该标志，BMC就不会收到触发告警的信号。
结论
综上所述，BMC系统在逻辑上具备“降带宽”告警的设计，但其触发条件是内部状态标志 BandwidthReduction 被置位。 将X16的网卡物理插入X8的插槽，如果没有导致硬件链路或协议层面的故障进而触发内部降带宽标志，那么BMC可能不会产生告警。这更像是一种硬件配置不匹配，而不是系统检测到的运行故障。
因此，根据当前Context的信息，无法断定这是一个Bug或缺少告警设计，而更可能是当前告警逻辑的触发条件未覆盖您所指的“物理插槽不匹配”场景。

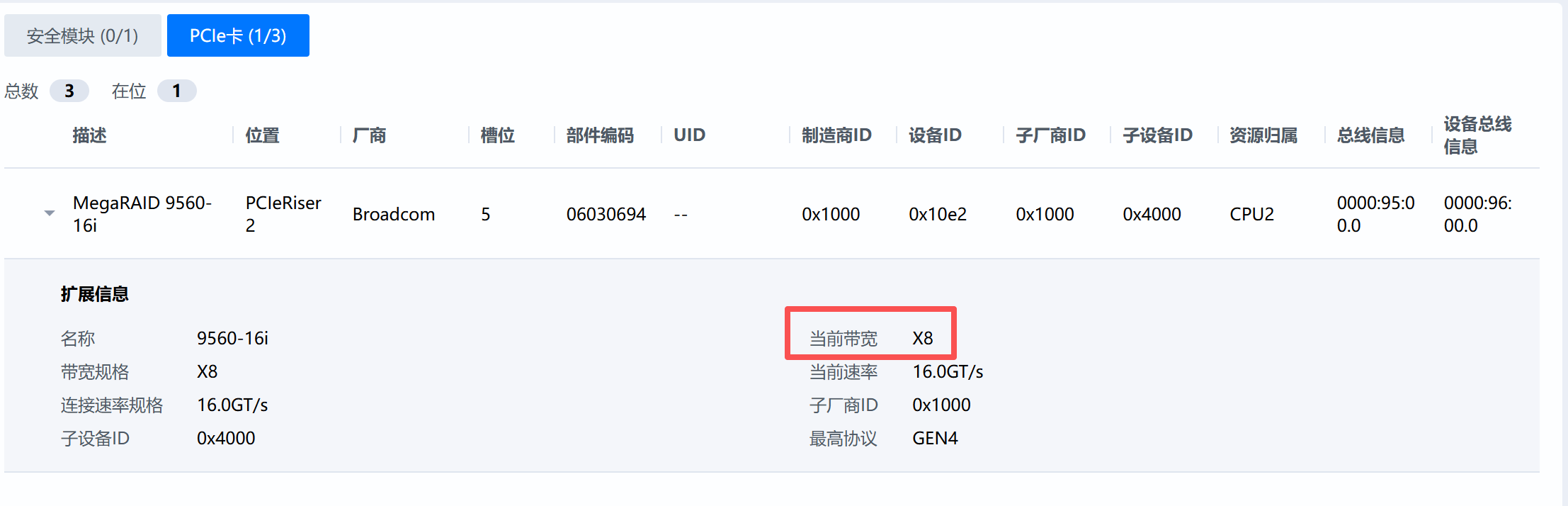

降带宽告警只针对协商出来的带宽比当前带宽高的情况，如果一开始就插入X8，此时协商带宽就是X8，不会触发告警
1 个赞
那想触发这条告警，有什么操作方法吗
可以通过自己增加卡的csr配置，确定卡默认速率，之后和上报的速率对比，手动降速率标志位。
意思直接把触发的reading哪里修改成我们想触发的样子吗
可以自己定制代码处理
