CPLD场外一键打包

交流互助区
1

根据社区论坛中大佬们的经验和华为老师们的分享，将CPLD的打包流程脚本化，可以通过1条命令实现以下操作：

  1. 配置文件UID、Component_ID、ext、link等参数修改；
  2. 根据扩展名识别升级路径（Jtag链路：vme、svf格式；I2C链路：bin格式）；
  3. CPLD、valid升级文件重命名；
  4. 加密和签名；

环境准备

  1. 安装bingo。打包过程需要使用3个可执行程序：crypto_tool、hpm_signer、hpmimage，安装bingo会附带这三个。
  2. 准备签名文件。参考自签名CA创建以及HPM签名指导 ，需要rootca.crl、signer.pem、ts_signer.pem、tsa.cnf，这些签名文件需要存放在一个文件夹下，比如：/root/ca/
  3. python执行脚本。脚本见附件

脚本使用

脚本目录格式

hpm_packet
├── conf
│   ├── afteraction.sh
│   ├── beforeaction.sh
│   ├── firstboot.sh
│   ├── image.filelist
│   ├── CfgFileList.conf
│   └── update.cfg
├── build.py
└── hpm_devkit.config

参数介绍

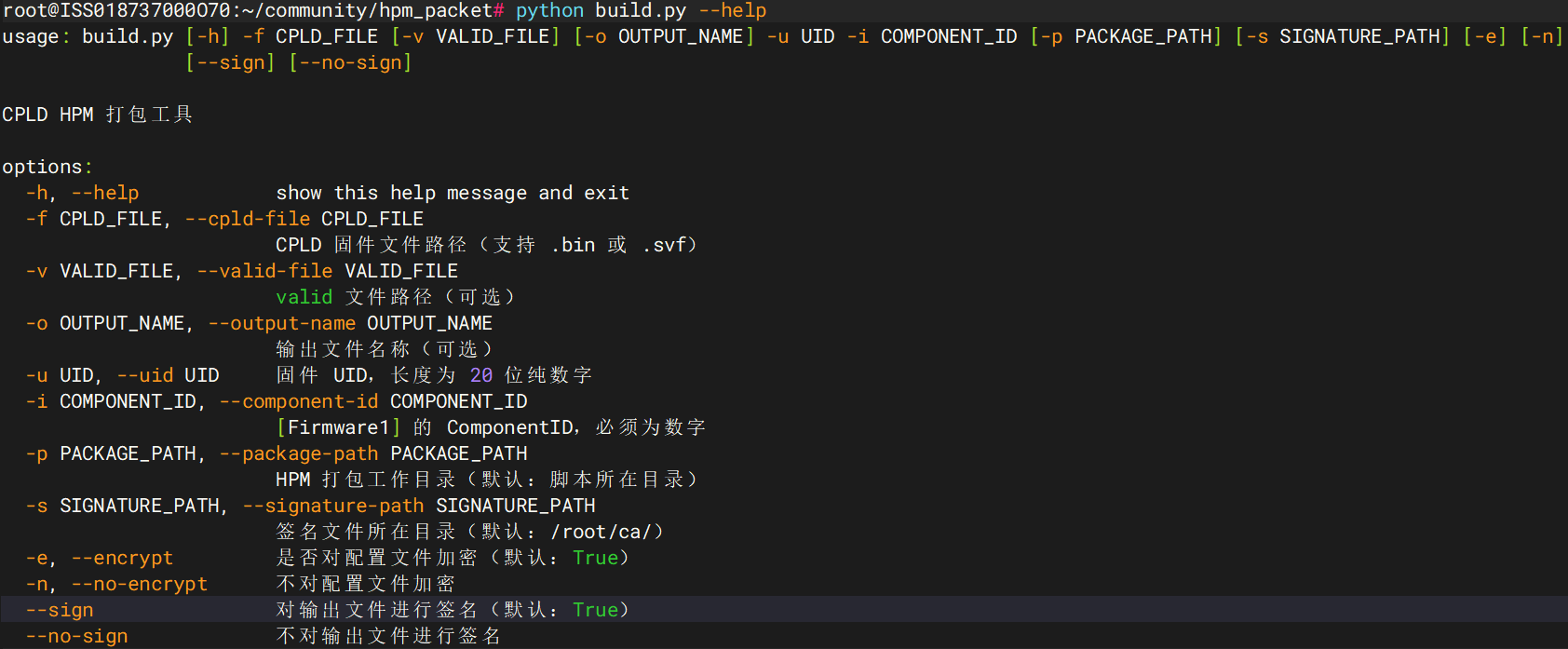

build.py 为主入口，支持的传入参数如下图所示：

image1684×697 54.8 KB

  • -f ：待打包的cpld固件，支持vme、svf、bin三种格式 (当前脚本不支持同时打包多个固件)。
  • -v ：valid文件，文件后缀需要与cpld固件后缀相同，如果cpld为bin格式 (I2C升级)，则可以不填该参数。
  • -o ：设置输出 hpm 包文件名。
  • -u ：设置固件UID信息，需要20位纯数字。
  • -i ：设置component_id，一般扩展板、风扇板为5，其他背板为24。
  • -p ：打包工作目录，存放要打包的文件的路径，默认为脚本所在路径。
  • -s ：签名文件所在路径，默认为/root/ca/。
  • -e/-n ：-e表述需要机密；-n表示不需要加密。
  • –sign/–no-sign ：–sign表示需要进行签名；–no-sign表示不需要签名。

执行方法

Jtag升级

将 CPLD 和 valid 文件拷贝到 hpm_packet 路径下 (可以不需要设置 -p 参数)。uid 假设为00000001010302044492。执行命令：
python3 build.py -f exu_v07.svf -v valid_refresh.svf -u 00000001010302044492 -i 5 -o exu_v07.hpm -n

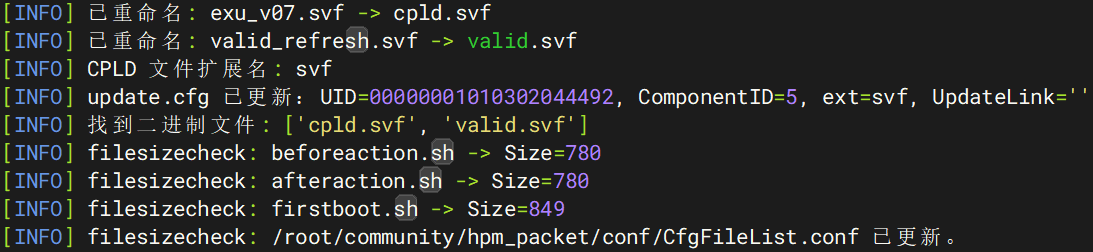

image1093×252 26.5 KB

脚本会识别 exu_v07.svf 和 valid_refresh.svf 两个文件，并重命名为 cpld.svf 和 valid.svf。
根据扩展名判断升级链路，svf 和 vme 格式走 Jtag 升级。
根据传入参数修改 update.cfg 文件的配置信息，包括 UID=00000001010302044492, ComponentID=5, ext=svf, UpdateLink=''等。
其余流程与bingo中的packet.sh一致。

I2C升级

将 CPLD 文件拷贝到 hpm_packet 路径下 (可以不需要设置 -p 参数)。uid 假设为00000001010302044493。执行命令：
python3 build.py -f sw_v01.bin -u 00000001010302044493 -i 24 -o sw_v01.hpm -n

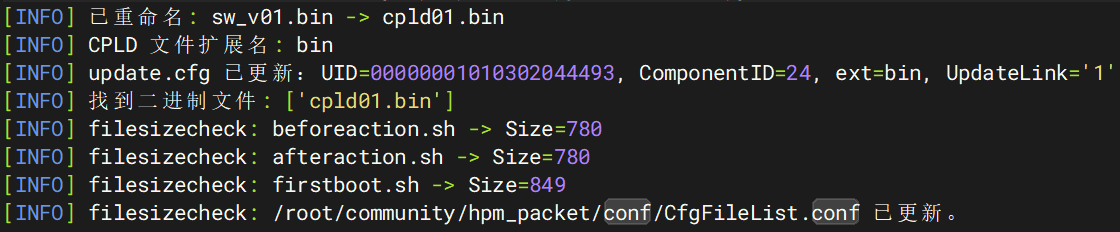

image1120×232 22.8 KB

脚本会识别 sw_v01.bin 文件，并重命名为 cpld01.bin。
根据扩展名判断升级链路，bin 格式走 I2C 升级。
根据传入参数修改 update.cfg 文件的配置信息，包括 UID=00000001010302044493, ComponentID=24, ext=bin, UpdateLink='1’等。
其余流程与bingo中的packet.sh一致。

PS：可执行程序会生成中间文件，可以忽略。

打包脚本
hpm_packet.zip (10.5 KB)
