1,cpld和bmc走的都是standby电源,cpld无法感知bmc是否上电,那么表示iBMC管理系统正在启动的电源指示灯闪烁状态该如何点?
是bmc启动完成后通过smc写cpld 通知bmc启动完成?cpld点灯?
2,cpld无法感知系统是否初始化,表示服务器已开启的绿色常亮状态该如何点?
是bmc通过veth跟os侧的iBMA服务交互感知OS启动完成,然后通过smc写cpld通知bmc OS启动完成,cpld点灯?
1,cpld和bmc走的都是standby电源,cpld无法感知bmc是否上电,那么表示iBMC管理系统正在启动的电源指示灯闪烁状态该如何点?
是bmc启动完成后通过smc写cpld 通知bmc启动完成?cpld点灯?
2,cpld无法感知系统是否初始化,表示服务器已开启的绿色常亮状态该如何点?
是bmc通过veth跟os侧的iBMA服务交互感知OS启动完成,然后通过smc写cpld通知bmc OS启动完成,cpld点灯?
答案内容由AI生成,仅供参考:
根据您提出的关于 CPLD 与 BMC(iBMC) 在电源指示灯控制中的协同工作机制问题,结合提供的知识图谱(KG)、文档片段及上下文逻辑,以下从技术角度进行专业解答。
您关注的核心问题是:
这两个问题本质上是关于 系统状态指示灯的驱动机制,涉及 BMC、CPLD、SMC/IO控制器、OS侧服务(iBMA) 之间的协作。
不是由 CPLD 主动检测,而是由 BMC 在启动过程中,通过 I2C/SMBus 接口向 CPLD 写寄存器,通知自身状态,由 CPLD 控制点灯。
CPLD 功能定位:
根据 KG 描述,CPLD 是低级硬件控制单元,负责信号管理、电源时序、LED 控制等。但它不具备运行复杂操作系统的能力,也无法主动感知 BMC 是否运行。
BMC 启动过程中的状态广播:
soc_mgmt.lua、cpu_board.lua)会设置一个标志位 BmcStartFlag。状态传递路径:
BMC 启动 → 设置 BmcStartFlag = 1 → 通过 I2C 写入 CPLD 寄存器 → CPLD 触发 LED 黄色闪烁模式
关键实体与关系支持:
BMC → CPLD:通过 I2C_2 总线进行寄存器读写(KG 明确指出)。BmcStartFlag 是由 BMC 控制的标志,用于标识自身启动状态。cpu_board.lua 脚本负责设置该标志,并通知系统(见 KG 中描述:“cpu_board.lua manages CPU board-related operations”)。CPLD 的作用:
总结:
CPLD 并不主动感知 BMC 是否启动,而是由 BMC 主动通知。在 BMC 启动初期或完成时,通过 I2C 向 CPLD 发送状态标志,CPLD 根据接收到的信号控制 LED 模式。黄色闪烁灯=收到“BMC 正在启动”信号后的视觉反馈。
绿色常亮灯表示整个系统的运行状态(包括 OS 正常运行),此状态由 BMC 通过与 OS 侧的 iBMA 服务交互确认后,再通过 SMC 或直接通过 I2C 命令通知 CPLD 实现点灯。
前提定义:
核心组件:iBMA 服务
状态传递路径:
OS 启动完成 → iBMA 服务启动 → 向 BMC 报告"OS Running"状态 →
BMC 收到状态 → 设置系统状态为"ON" → 通过 I2C/SMBus 命令通知 CPLD →
CPLD 控制 LED 转为绿色常亮
支持证据来自知识库:
#6 fructrl 提到日志中有 The communication mode between BMA and BMC is set to eth successfully,表明 iBMA 与 BMC 成功建立连接。#1 提到 /bmc/kepler/Systems/1/Product 是已知的固件路径,说明 BMC 有完整的资源树结构,能够反映系统状态。#8 提到:“未插电源线的电源砖,主备模式显示为最近一次设置的电源主备模式”,说明 BMC 存储并管理状态记忆 —— 证明其具备状态缓存能力。替代机制(无 iBMA 时):
若未部署 iBMA 或 OS 异常,BMC 可以基于以下信号间接判断:
CPLD 的角色:
Write 0x80 to REG_LED_MODE)。
总结:
绿色常亮灯是由 BMC 确认 OS 已正常运行后(主要通过 iBMA 报告),再通知 CPLD 实现的。CPLD 本身不感知系统是否初始化,而是作为 LED 控制终端,响应来自 BMC 的指令。
您在问题中提到 SMC(System Management Controller) 是否参与通信。
SMC 的角色演变:
关键知识图谱关系佐证:
{
"entity1": "CPLD",
"entity2": "SMC",
"description": "CPLD can act as an SMC to manage sensor data and communicate with the BMC."
}
通信路径有三种可能:
BMC Kepler HWProxy 提供 D-Bus 接口,可代理访问 CPLD。因此,在当前系统中,“BMC 直接通过 I2C 写 CPLD”是最优、最常见路径,无需经过 SMC 中转。
| 状态 | 对应灯光 | 谁感知 | 如何通知 CPLD | CPLD 的动作 |
|---|---|---|---|---|
| 待机状态 | 黄色常亮 | 电源电路直接供电 | 不依赖软件,硬件默认 | 默认上电即亮黄灯 |
| BMC 启动中 | 黄色闪烁 | BMC 自身感知 | BMC 通过 I2C 写 BmcStartFlag |
接收信号后启动 PWM 闪烁 |
| OS 已运行 | 绿色常亮 | BMC 接收 iBMA 上报 | BMC 发送“系统运行”命令给 CPLD | 切换 LED 为绿灯常亮 |
| 服务器关机 | 熄灭 | BMC 检测到 Power Off 命令 | BMC 发送“熄灯”命令 | 关闭 LED 输出 |
确保 BmcStartFlag 被正确定义和使用:
cpu_board.lua 是否正确设置了 Accessor_BmcStartFlag。验证 iBMA 与 BMC 的连接状态:
The communication mode between BMA and BMC is set to eth successfully。/opt/huawei/ibma 服务正常运行。测试路径分离:
| 来源 | 关键内容 |
|---|---|
KG BMC → CPLD |
“BMC 通过 I2C_2 总线与 CPLD 通信” |
KG BmcStartFlag |
“用于控制 BMC 启动、触发主板灯” |
KG cpu_board.lua |
“设置 BMC 启动完成标志” |
DC fructrl |
“fructrl 监听 PG 信号、iBMA 状态” |
KG CPLD → SMC |
“CPLD 可作为 SMC 使用,管理 LED 和传感器” |
如有进一步需求(如 LED 寄存器映射表、CPLD 配置样例代码等),可提供具体硬件型号或 CSR 配置信息以深入分析。
相关链接:
这个问题第一反应应该是要联系产品的硬件,基于硬件提供的软硬件接口文档来确定。
BMC只是写寄存器。

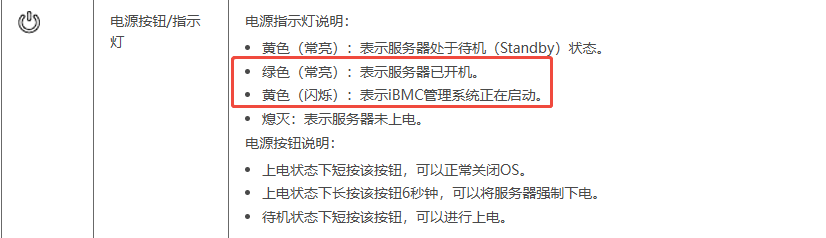

上边的截图是TaiShan 200 服务器用户指南 (型号5280)中对于电源指示灯的描述,想了解下从BMC的设计角度, 电源指示灯表示服务器已开机和表示BMC管理系统正在启动这两个状态,openUBMC是不是都有参与?
这个灯同时表示BMC上电状态和OS上电状态,不是由BMC控制的,是硬件控制的
