问题描述
我发现BBU电压过低告警只有定义，没有卡配置了这个告警，我想了解下不配置的背景是什么？是当前存储库不支持获取BBU电压，还是没有配置的必要性？
EventKeyId：PCIeRAIDCard.PCIeCardBBULowerVoltage
告警码：0x08000039
环境信息
NA
重现步骤
NA
期望结果
了解BBU电压过低告警不配置的背景
实际结果
NA
尝试过的解决方案
NA
答案内容由AI生成，仅供参考：
BBU电压过低告警未配置的背景分析
根据您提供的信息，关于 BBU电压过低告警（EventKeyId: PCIeRAIDCard.PCIeCardBBULowerVoltage，告警码：0x08000039） 仅有定义但未在实际配置中启用的问题，结合相关技术文档和系统设计逻辑，可以从以下几个方面进行深入分析。
一、问题核心解释

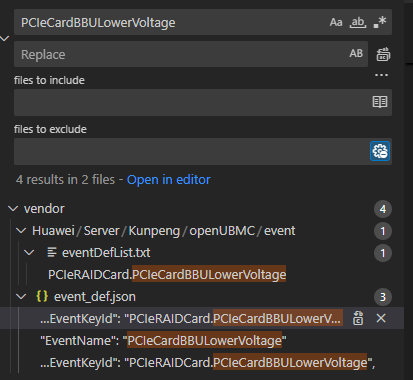

该告警虽已定义在事件列表中（
event_def.json和eventDefList.txt），但并未实际配置到具体的RAID卡或系统中触发，其根本原因在于：BBU电压的监控通常由RAID卡自身固件完成，并通过带外通信上报关键状态，BMC通常不直接采集BBU电压值，因此无需配置独立的电压阈值告警。
也就是说：
- 不是存储库不支持获取BBU电压，
- 也不是配置逻辑遗漏，
而是 系统架构上选择由RAID卡全权管理BBU健康状态，BMC仅接收汇总后的故障/健康事件。
二、技术背景与设计逻辑
1. BBU状态监控的责任归属：RAID卡为主控方
从系统架构来看：
- BBU（Battery Backup Unit）集成在RAID卡上，其电压、充放电、温度等详细参数由RAID卡上的专用管理芯片（如PMC或LSI控制器）直接监控。
- 这些原始电压数据通常不通过I2C或IPMI主动暴露给BMC，除非RAID卡明确提供带外（OOB）接口支持读取。
结论：
BMC无法直接读取BBU电压的实时数值 → 因此无法基于电压阈值（如<3.0V）设置有效告警条件。
2. BMC仅接收“结果类”事件，而非原始数据
虽然存在事件定义：
{
"EventKey": "PCIeRAIDCard.PCIeCardBBULowerVoltage",
"EventName": "PcieRAIDCard.PcieCardBBULowerVoltage",
"EventCode": "0x08000039"
}
但该事件在实际使用中 并未被绑定到任何Reading源或传感器路径，说明它是一个 预留项或可选特性。
相反，系统中存在以下 更高级别的、基于状态而非常规电压读数的BBU告警机制：
| 事件Key | 含义 | 来源 |
|---|---|---|
PCIeCard.PCIeCardBBUPresent |
BBU已安装 | RAID卡上报 |
PCIeCard.PCIeCardBBUNotPresent |
BBU被移除 | RAID卡上报 |
RAID Card 1 BBU Is Fault |
BBU故障（综合判断） | BMC综合上报 |
这些事件均来自 RAID 卡通过 I2C/MCTP/EDMA 通道发送的状态码，属于 抽象后的健康状态，而非原始电压。
3. 实际告警机制：通过健康状态替代电压监控
参考 CSR硬件监控防抖机制 中的配置规则：
BBU故障（Battery Fault） 使用的是
contbin_H3L3防抖机制，持续检测 通信丢失、故障标志位 等逻辑状态。
这意味着：
- BMC 关注的是 “BBU是否故障”，而不是 “当前电压是多少”。
- 故障判定由 RAID 卡完成（例如：检测电压低于维持电容工作的临界点、校准失败、充放电异常等），然后统一置位
BatteryFault标志。 - BMC 只需监听该标志位即可，无需自行解析电压。
4. 存储管理模块的接口设计佐证
在 storage 模块的接口文档中，RAID控制器对象包含如下属性：
"BatteryStatus": {
"BatteryPresence": "BBU在位状态",
"BatteryFault": "BBU故障标志",
"BatteryHealth": "BBU健康状态",
"TemperatureCelsius": "BBU温度"
}
注意：其中有“Fault”、“Health”，却没有“Voltage”字段。
这表明：
- 系统设计者认为 BBU电压不是一个需要对外暴露的基础监控指标；
- 健康状态是由 RAID 卡 封装处理后输出的结果，而不是由 BMC 计算得出。
三、为什么不配置电压告警？—— 核心原因总结
| 原因类别 | 说明 |
|---|---|
| 1. 数据不可获取性 | RAID卡未开放BBU电压寄存器路径给BMC，无Reading来源 |
| 2. 职责边界明确 | BBU管理是RAID卡职责，BMC仅做状态聚合与转发 |
| 3. 避免重复告警 | 若同时配置电压告警和BatteryFault，会造成事件冗余 |
| 4. 更高可靠性 | RAID卡对BBU的理解更完整（结合温度、老化、充放电曲线），比简单电压阈值更准确 |
| 5. 维护成本考虑 | 不同型号RAID卡的BBU电压标准不同，统一配置困难 |
四、建议与最佳实践
推荐做法：
应依赖 RAID 卡上报的 综合健康事件，例如：
RAID Card 1 BBU Is FaultEvent_PcieBBUFaultBatteryFault属性变化
并通过以下方式实现有效监控：
# 示例：监听BBU健康状态变化（伪代码）
watch -n 5 'get_bmc_property /storage/controller_1 battery_status | grep Fault'
若需启用电压告警（特殊情况）：
只有当满足以下全部条件时，才建议配置 PCIeCardBBULowerVoltage 告警：
- RAID卡通过I2C公开BBU电压寄存器；
- 提供可解析的电压单位（如mV）；
- 存在SR配置文件定义了
Reading路径； - 有明确的低电压阈值（如 < 2.8V）；
此时可在CSR中添加类似配置：
"Event_VoltLower": {
"EventKeyId": "PCIeRAIDCard.PCIeCardBBULowerVoltage",
"Reading": "/RAIDCard_1/BBUVoltage |> expr($1 < 2800)",
"Condition": 1,
"OperatorId": 5,
"Component": "#/Component_RAIDCard"
}
否则，不建议启用此告警。
五、参考依据（来自知识库）
-
《RAID卡常见问题指南》：
“RAID卡BBU状态由RAID卡上报给BMC进行告警，因此出现RAID卡BBU告警时可直接更换。”
说明 BMC不主动侦测电压，而是被动接收RAID卡告警。 -
《CSR硬件监控防抖机制》：
contbin_H3L3应用于 BBU故障、电源冗余失效、温度读取失败 等事件。 表明 BBU故障已纳入标准化事件管理体系，无需额外电压告警。 -
《storage模块接口文档》：
BatteryStatus接口中 无Voltage字段，仅包含BatteryFault、Health等状态标志。 证明 电压不是对外暴露的数据项。
结论
问：为什么不配置BBU电压过低告警？
该告警未配置，并非功能缺失或配置疏忽，而是基于系统架构的合理设计选择。RAID卡自身负责BBU电压监测与故障判断，BMC仅接收并转发最终的健康状态事件（如BatteryFault或RAID Card 1 BBU Is Fault）。直接监控电压既不可行（数据不可达），也不可靠（缺乏上下文），更易造成重复告警。因此，当前做法是符合工业实践和系统解耦原则的最佳方案。
建议后续动作
| 动作 | 描述 |
|---|---|
监控 BatteryFault 状态 |
替代电压告警 |
| 检查 RAID 卡 CSR 配置 |
是否已注册 Event_PcieBBUFault |
 使用 storage 模块 API 查询 BBU 状态 |
如 /api/storage/controller/battery_status |
 联系 RAID 卡驱动团队 |
确认是否支持读取BBU电压寄存器（如有特殊需求） |
如有特定设备型号，可进一步分析其是否支持带外电压读取。
