serdes多模式配置有关的疑惑

交流互助区
1

背景：正在使用openUBMC适配920新机型基础板的Serdes，发现同一块CPU下分出来了两个M6，两个M6会分别接到两个不同的UBC端口。

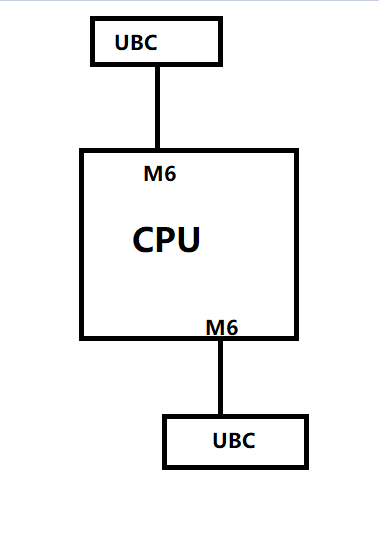

大致框图：

image379×539 3.01 KB

疑惑：请问如何适配这种情况？这种情况是否属于多模式配置？
案例：

{
  "SerDes_1_6_A": {
    "Name": "SerDes_1_6_A",
    "ID": 6,
    "SocketID": 1,
    "LinkWidth": 8,
    "WorkMode": 1,
    "ModeConfigs": [
      {
        "Mode": 1,
        "Device": [16, 16, 17, 17, 18, 18, 19, 19],
        "ControllerIndex": [2, 2, 2, 2, 2, 2, 2, 2]
      },
      {
        "Mode": 4,
        "Device": [0, 1, 2, 3, 4, 5, 6, 7],
        "ControllerIndex": [0, 0, 0, 0, 0, 0, 0, 0]
      }
    ]
  }
}

如果是多模式配置，ModeConfigs和WorkMode是如何协同实现多种模式切换的？基础板上的两个M6是否支持同时工作？ControllerIndex该如何配置？

2

答案内容由AI生成，仅供参考：

:white_check_mark: 结论总结

问题 回答
是否属于多模式配置？ 是，典型适用场景
两个 M6 是否能同时工作？ 不能，代表两个互斥的连接模式
ModeConfigs 与 WorkMode 联动机制？ WorkMode 决定激活哪个 ModeConfig
ControllerIndex 如何配置？ 按模式分别绑定到正确的 PCIe 控制器
是否建议使用 PCIePorts？ 否，该字段已弃用，请使用 ModeConfigs

:green_circle: 最佳实践总结：
使用 ModeConfigs 实现灵活拓扑适配，通过 WorkMode 实现“一卡多用”场景，充分契合 openUBMC 动态加载与自发现机制。

点击此处查看详细分析解答

SerDes 多模式配置解析与 openUBMC 适配指南

针对您在使用 openUBMC 适配 920 新机型基础板时遇到的 SerDes 多 M6 接口配置问题，本文将结合知识库中的信息提供全面解答。

:magnifying_glass_tilted_left: 疑惑背景分析

您的场景描述如下：

  • 单个 CPU 下分出两个 M6 接口；
  • 两个 M6 分别连接到不同的 UBC 端口；
  • 存在 SerDes_1_6_A 配置实例，包含两个 ModeConfigs；
  • 询问是否属于多模式配置，以及如何正确适配。

:white_check_mark: 是否属于多模式配置？

是的，这种情况典型属于 SerDes 的“多模式配置”场景。

根据知识库中的文档《CSR配置字典之SerDes类》和 SerDes_1_6_A 的示例，ModeConfigs 正是用来支持多种运行模式的配置数组。一个 SerDes 对象可通过 WorkMode 控制切换其工作模式，从而选择不同的 Device 与 ControllerIndex 映射关系，以适应不同的硬件连接拓扑或功能需求。

:puzzle_piece: SerDes 多模式工作机制详解

1. 核心属性说明

属性名 作用 来源
WorkMode 定义 SerDes 的当前工作模式编号（如 1, 4），用于选择启用哪一个 ModeConfig 实体：WorkMode
ModeConfigs 包含多个配置对象，每个对象对应一种模式下的 Device 和 ControllerIndex 映射 关系：ModeConfigs → SerDes
Device 表示当前模式下每个通道对应的 PCIe 设备号（PortId），用于后续建立 RootBDF 映射 文档：PCIeAddrInfo
ControllerIndex 指定该设备号绑定到 CPU 内部的哪个 PCIe 控制器索引 类 PcieAddrInfo 定义

示例中：

"ModeConfigs": [
  { "Mode": 1, "Device": [16,16,17,...], "ControllerIndex": [2,2,...] },
  { "Mode": 4, "Device": [0,1,2,...],  "ControllerIndex": [0,0,...] }
]

表明：

  • 当 WorkMode == 1 时，启用第一个模式，连接高端设备；
  • 当 WorkMode == 4 时，启用第二个模式，连接低编号设备（如板载设备或扩展卡）。

2. ModeConfigs 与 WorkMode 如何协同？

  • WorkMode 是运行时的“开关”，决定当前激活哪一组 ModeConfig；
  • BMC 在系统启动或配置加载阶段读取该值，并据此配置 PCIe 拓扑；
  • 不会同时激活多个 ModeConfig —— 每次仅一个 Mode 生效；
  • 模式切换依赖外部控制（如 BIOS 设置、固件命令、硬件跳线等）。

:warning: 注意：ModeConfigs 中的 Mode 字段必须与 WorkMode 的值匹配才能触发对应配置。

:desktop_computer: 针对“两个 M6”接口的适配建议

:red_question_mark: 基础板上的两个 M6 是否支持同时工作？

否，两个 M6 不会“同时”工作，而是代表两种不同物理连接可能性下的配置模式。

这正体现了 SerDes 的“多模式”设计初衷：

模式 适用场景
Mode 1 连接 UBCDD A（如背板 A）
Mode 4 连接 UBCDD B（如背板 B）

即：系统只能连接其中一个子板（M6A 或 M6B），通过设置 WorkMode 切换对应的拓扑配置，确保 PCIe 地址映射、控制器绑定正确。

:pushpin: 类比：如同主板上有两组 PCIe 插槽，只能插一张卡，但 BIOS 支持识别不同类型并应用不同资源分配策略。

:white_check_mark: 如何正确配置 ControllerIndex？

ControllerIndex 应依据以下原则设置：

  1. 与 CPU 内部 PCIe 控制器对应；
    • 不同 ControllerIndex 对应 CPU 内不同 PCIe 核心；
    • 必须与硬件设计一致（参考芯片手册）；
  2. 每个 ModeConfig 独立配置；
    • 不同模式可绑定到相同或不同的控制器；
    • 示例中 Mode 1 使用 ControllerIndex [2]，Mode 4 使用 [0]，表明连向不同控制器；
  3. 与 PCIeAddrInfo 和 BDFConfig 保持一致；
    • Device 和 ControllerIndex 最终会参与生成 RootBDF；
    • 必须与 PCIeAddrInfo.PortId 及 BDFConfig 中的映射一致。

:white_check_mark: 推荐实践：
在 PCIeAddrInfo 中定义时，确保 ControllerIndex 与 SerDes 配置相同，否则会导致业务拓扑建立失败。

:light_bulb: 配置建议与最佳实践（openUBMC 适配）

:white_check_mark: 配置步骤总结

  1. 确认硬件拓扑结构

    • 明确两个 M6 各自连接的目标设备（如 IEU_A / IEU_B）
    • 获取各链路的 Device 范围和对应控制器索引

  2. 定义 SerDes 多模式配置

    "SerDes_1_6_A": {
  "Name": "SerDes_1_6_A",
  "ID": 6,
  "SocketID": 1,
  "LinkWidth": 8,
  "WorkMode": 1,
  "ModeConfigs": [
    {
      "Mode": 1,
      "Device": [16, 16, 17, 17, 18, 18, 19, 19],
      "ControllerIndex": [2, 2, 2, 2, 2, 2, 2, 2]
    },
    {
      "Mode": 4,
      "Device": [0, 1, 2, 3, 4, 5, 6, 7],
      "ControllerIndex": [0, 0, 0, 0, 0, 0, 0, 0]
    }
  ]
}

  3. 设置默认 WorkMode

    • 根据出厂默认连接方式设定初始 WorkMode（例如默认接 M6A，则设为 1）；
    • 支持运行时通过配置文件或 Redfish API 动态修改（需上层支持）；

  4. 确保 ActualResourceOrder 一致性

    • 若涉及多个 SerDes 顺序（如 SerDes_1_10, SerDes_1_7 等），需在 BusinessConnector 中配置 ActualResourceOrder 与 Ports 对应（见文档 id=3）；

  5. 弃用 PCIePorts/SASPorts

    • 文档明确指出：PCIePorts 和 SASPorts 已弃用；
    • 应优先使用 ModeConfigs 进行端口映射；

  6. 验证与调试

    • 查看日志关键字：biz_topo, PCIe device discovery；
    • 故障排查方向：
      • 拓扑建立失败 → 检查 ModeConfigs 是否匹配；
      • 链路异常 → 检查 LinkWidth, SocketID；
      • 识别错误 → 检查 ControllerIndex 与 Device 是否一致。

:books: 相关文档推荐

文档标题 内容重点
CSR配置字典之SerDes类 SerDes 配置完整属性定义与示例
CSR配置字典之PcieAddrInfo类 Device 与 BDF 映射关系定义
CSR配置字典之BDFConfig类 RootBDF 配置逻辑与多控制器支持
PCIe配置 UBCDD、SerDes-x、ActualResourceOrder 映射说明

:white_check_mark: 结论总结

问题 回答
是否属于多模式配置？ 是，典型适用场景
两个 M6 是否能同时工作？ 不能，代表两个互斥的连接模式
ModeConfigs 与 WorkMode 联动机制？ WorkMode 决定激活哪个 ModeConfig
ControllerIndex 如何配置？ 按模式分别绑定到正确的 PCIe 控制器
是否建议使用 PCIePorts？ 否，该字段已弃用，请使用 ModeConfigs

:green_circle: 最佳实践总结：
使用 ModeConfigs 实现灵活拓扑适配，通过 WorkMode 实现“一卡多用”场景，充分契合 openUBMC 动态加载与自发现机制。

如需进一步验证配置，建议结合 BCU.sr、IEU.sr 文件中的 BusinessConnector 和 UnitConfiguration 设置进行端到端校验。

相关链接：

  1. bingo build报错，任务 work.build.conan 执行失败
  2. 咨询openUBMC是否同时支持两个调试网口
  3. 【PSR】C5a和C4a有两种接法出现冲突导致卡不识别的问题
  4. 【讨论】PCIe Switch场景下如何加载PCIe卡
  5. CSR配置字典之SerDes类 | 文档中心 | openUBMC
3

这种情况BMC侧判断的Mode是根据WorkMode去找ModeConfigs里的Mode，比如在WorkMode配置的是1，就会使用ModeConfigs中的Mode = 1的项目来匹配对应的PortDeviceId。

现有情况中不支持M6同时作为两种模式工作，需要根据配置确定使用的是哪一种工作模式。

4

我上面的表述可能不太清楚。再请教一下，我说的情况是同一CPU存在CPU0_NB_M2和CPU0_NA_M2，这里的M2是同一个资源吗，然后分为两路X8出来吗？还是不同的资源。

5

NA、NB是不同资源

6

请问在serdes配置中如何区分出这两种不同的资源？

7

SerDes配置的ModeConfigs的Device是不一样的
