Bmc Cold Reset 概率性出现CPU1 09V_UNCORE 过压告警

[yjshen (长江计算_申永军)]

问题描述

执行Bmc Cold Reset 概率性出现CPU1 09V_UNCORE 过压告警，查看日志发现电压并未超过阈值（严重告警阈值为1.1）

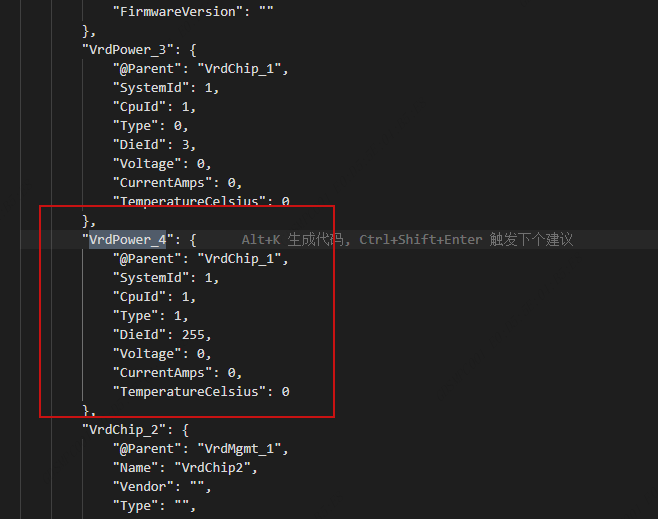

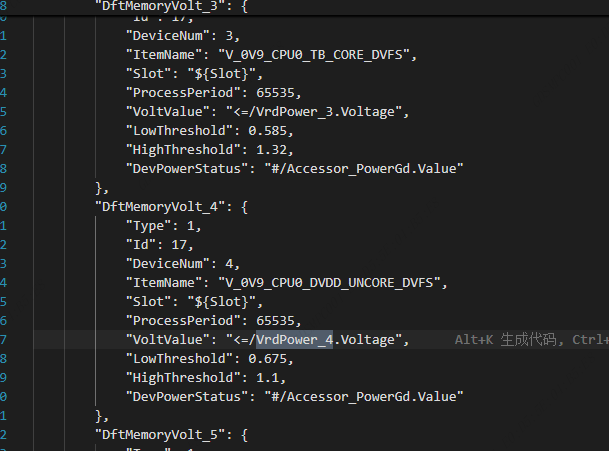

CSR配置如下图

环境信息

• 操作系统：[如 Ubuntu 24.04]

• 软件版本：OpenUBMC2512

• 硬件配置：[如 CPU、内存等]

重现步骤

1. 重复执行Bmc Cold Reset 动作，概率性出现CPU1 09V_UNCORE 过压告警，过一段时间告警解除

期望结果

执行Bmc Cold Reset无异常告警

实际结果

Bmc Cold Reset 概率性出现CPU1 09V_UNCORE 过压告警

尝试过的解决方案

[列出您已经尝试过的解决方案及结果]

分析结论

[详细总结您对此问题的分析结论]

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：
以下是从回答内容中提取的“结论”章节：

分析结论

综合以上所有信息，可以得出以下结论：

1. 性质判定：这是一个 已知的、概率性发生的系统异常告警，属于 “假阳性” (False Positive) 事件。
2. 根本原因：告警并非由硬件 CPU1 的实际电压过压导致，而是由 BMC Cold Reset 过程中，BMC 及电压调节器（VRD）初始化阶段的不稳定状态所引发。此过程中，传感器读数可能瞬间异常或波动，导致事件判定逻辑误触发。
3. 技术描述：知识图谱中已明确定义 CPU1 09V_UNCORE Overvoltage Alert 为一个“概率性”事件，且其发生与“电压读数未超过阈值”相关联。结合 CSR 配置中复杂的默认值和动态阈值逻辑，这表明问题根源在于监控软件对 系统状态变化 的处理不够平滑，而非实际硬件故障。

点击此处查看详细分析解答

根据您提供的Context中的信息，以下是对“Bmc Cold Reset 概率性出现CPU1 09V_UNCORE 过压告警”问题的综合分析。

问题现象总结

• 触发条件：在执行 Bmc Cold Reset 操作后，概率性 出现该告警。

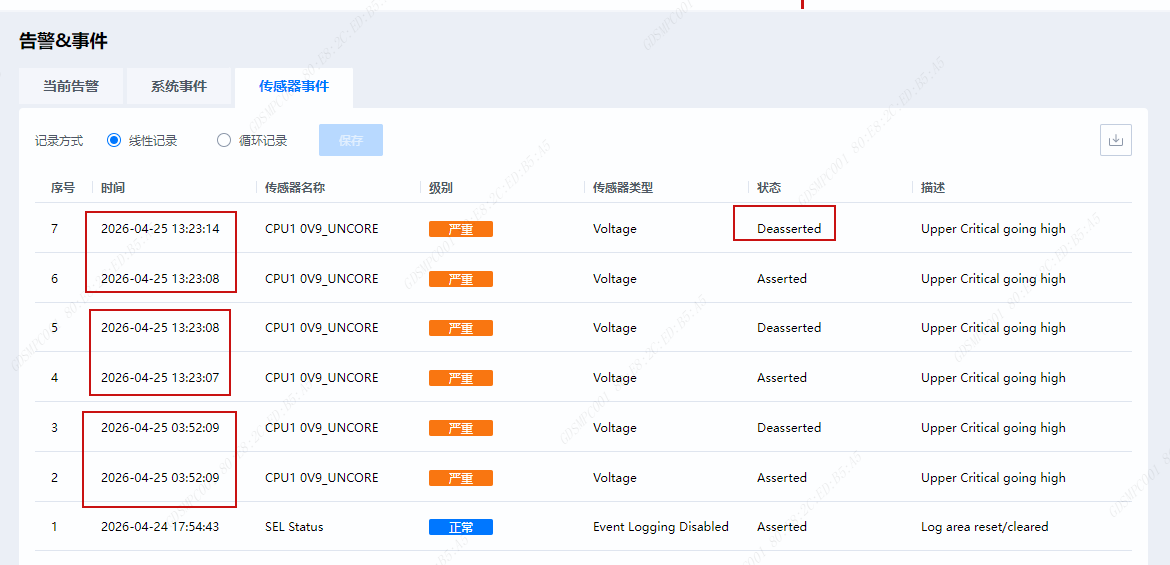

• 告警内容：CPU1 09V_UNCORE (CPU1 0V9 UNCORE) 过压告警，告警级别为 严重 (Major)，状态为 Upper Critical going high。

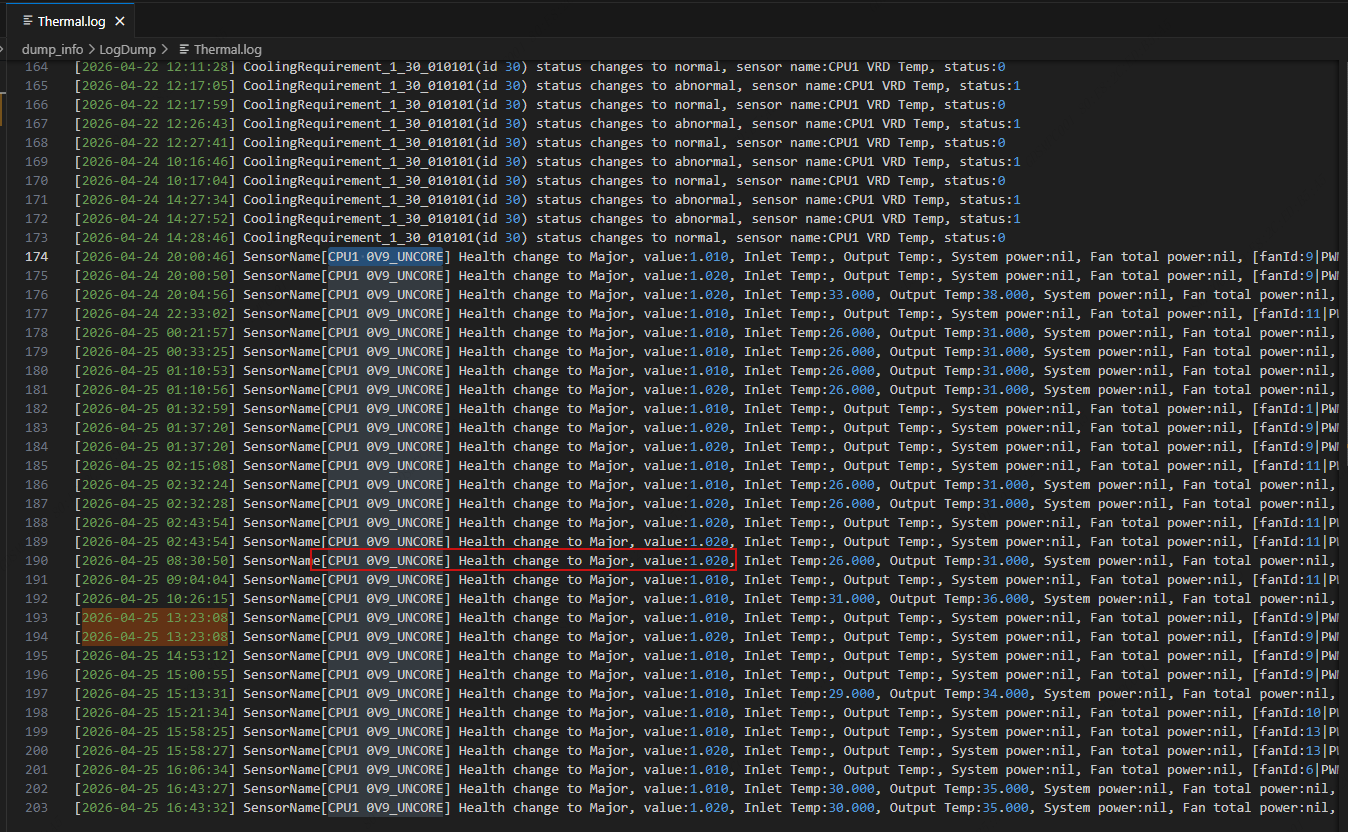

• 数据矛盾点：尽管触发了过压告警，但系统日志显示实际的电压值 并未超过 设定的严重告警阈值（1.1V）。例如，日志中记录的电压值多为 1.010V 和 1.020V，均低于阈值。
• 自愈性：该告警并非持续存在，经过 一段时间 后会自动解除。

关键配置与事件关联分析

根据搜索到的知识图谱（KG）和文档片段（DC），以下是此问题的几个核心关联点：

1. 事件与命令的关联

• 直接触发关系：Bmc Cold Reset 操作会触发 CPU1 09V_UNCORE Overvoltage Alert。这属于一个已知的、概率性出现的系统状态异常。
• 具体操作：该操作通常通过 ipmitool mc reset cold 命令来实现，该命令用于对 BMC (Baseboard Management Controller) 进行冷复位。

2. 传感器与事件配置分析

从提供的 CSR 配置 和 事件定义 代码片段中，可以提取出关键信息：

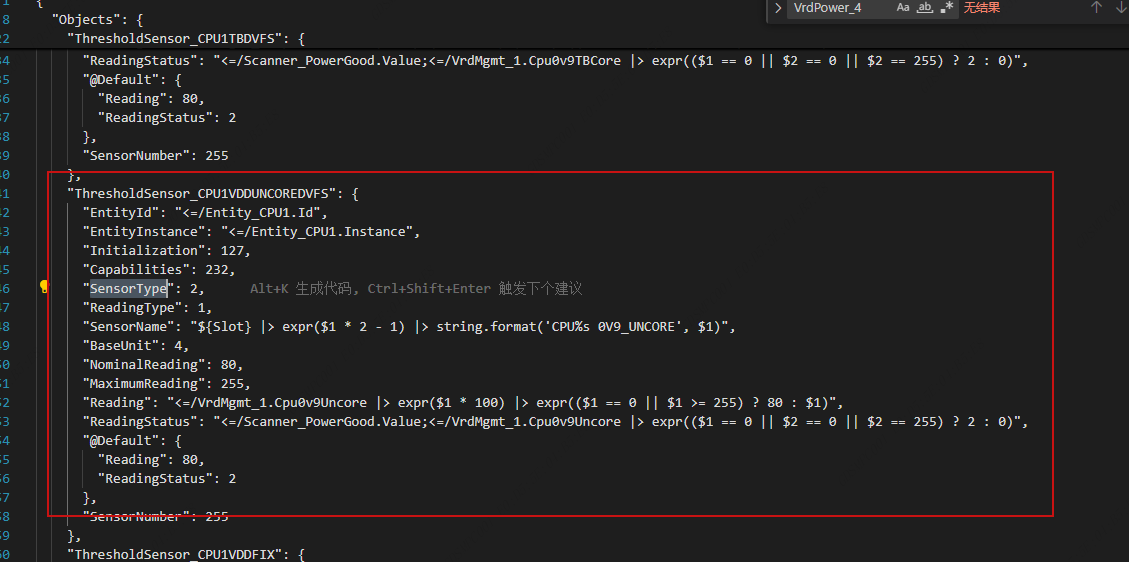

• 电压监控传感器：系统中存在一个名为 ThresholdSensor_CPU1VDDUNCORE0DVFS 的传感器，专门用于监控 CPU1 的 0V9_UNCORE 电压。其传感器名称格式被定义为 CPU%s 0V9_UNCORE。

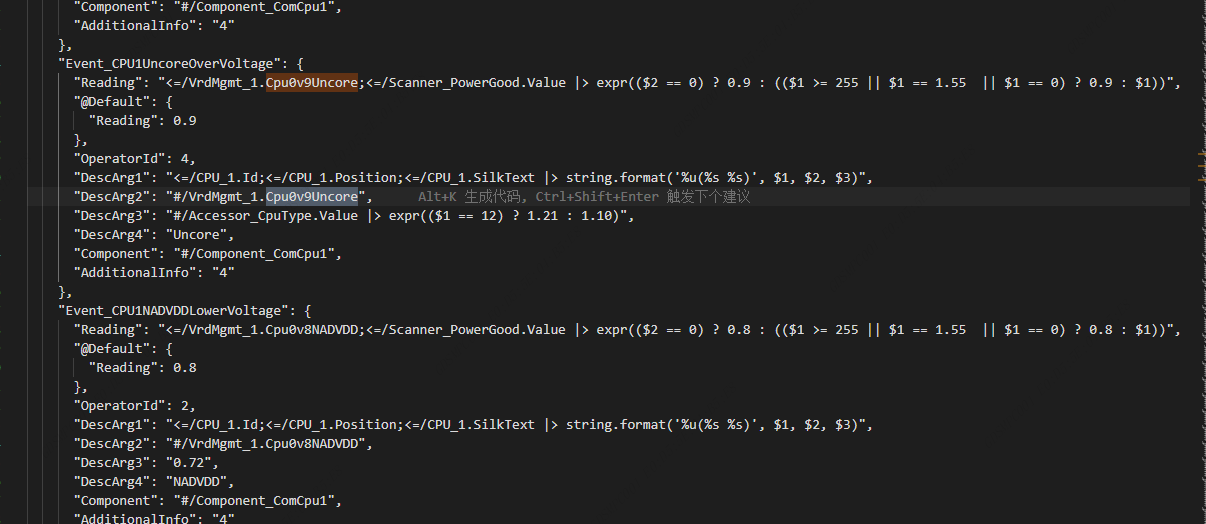

• 事件定义：Event_CPU1UncoreOverVoltage 事件用于检测 CPU1 的 Uncore 过压。其告警阈值（DescArg3）并非固定值，而是动态计算的：

  "DescArg3": "#/Accessor_CpuType.Value |> expr(($1 == 12) ? 1.21 : 1.10)"


  这意味着阈值由 CPU 类型决定：若 CPU 类型为 12，阈值为 1.21V；否则阈值为 1.10V。而文档中提到“严重告警阈值为1.1”，与后一种情况相符。
• 读数逻辑：该事件的读数逻辑如下：

  "Reading": "</=VrdMgmt_1.Cpu0v9Uncore;</=Scanner_PowerGood.Value |> expr(($2 == 0) ? 0.9 : (($1 >= 255 || $1 == 1.55 || $1 == 0) ? 0.9 : $1))"


  此逻辑表明，当 PowerGood.Value 为 0 (电源不良) 或 Cpu0v9Uncore 读数为异常值 (255, 1.55, 0) 时，会强制返回一个默认值 0.9V。这反映了系统在 BMC Reset 这类不稳定状态下，传感器读数可能存在瞬间异常。

3. “误报”的根本原因推测

• 瞬时状态，而非稳态值：BMC Cold Reset 是一个硬件重启过程。在此过程中，PowerGood 信号可能会短暂失效，导致电压传感器和 VrdMgmt 组件在初始化阶段读取到不稳定的或无效的瞬态数据。这些异常瞬态值触发了事件中的默认值逻辑（返回0.9），但 采样点若落在瞬态波动中，可能读取到未完全被过滤的实际电压值，从而瞬时超过1.1V阈值。
• 逻辑判定问题：尽管最终电压读数表现为1.010V（低于阈值），但在 BMC Cold Reset 的极短时间内，事件判定逻辑可能因为某些时序问题（如采样顺序、滤波器初始化未完成）而 错误地 将瞬间的毛刺或无效读数判定为有效数据，从而触发了告警。
• 已知现象：知识库实体明确记录：“CPU1 09V_UNCORE Overvoltage Alert is a warning that occurs probabilistically during BMC Cold Reset, despite voltage readings not exceeding threshold values.” 这直接证明了该问题是一个已知的系统级行为，而非真正的硬件过压故障。

4. 其他相关事件

在提供的事件定义中，还存在 Event_CPU1NADVDDLowerVoltage（欠压告警）。这表明在复位过程中，电压监控系统存在一个 “窗口期”，期间既可能触发错误的 过压告警，也可能触发错误的 欠压告警，进一步印证了系统初始化阶段监控逻辑的不稳定性。

分析结论

综合以上所有信息，可以得出以下结论：

1. 性质判定：这是一个 已知的、概率性发生的系统异常告警，属于 “假阳性” (False Positive) 事件。
2. 根本原因：告警并非由硬件 CPU1 的实际电压过压导致，而是由 BMC Cold Reset 过程中，BMC 及电压调节器（VRD）初始化阶段的不稳定状态所引发。此过程中，传感器读数可能瞬间异常或波动，导致事件判定逻辑误触发。
3. 技术描述：知识图谱中已明确定义 CPU1 09V_UNCORE Overvoltage Alert 为一个“概率性”事件，且其发生与“电压读数未超过阈值”相关联。结合 CSR 配置中复杂的默认值和动态阈值逻辑，这表明问题根源在于监控软件对 系统状态变化 的处理不够平滑，而非实际硬件故障。

建议的解决方向

根据文档中提及的“防抖措施”，建议的解决方案方向如下：

1. 软件优化：在 Event_CPU1UncoreOverVoltage 的判定逻辑中增加 防抖 (Debounce) 机制。例如，在检测到电压过阈值后，不立即判定为告警，而是在一个短时间窗口内（如几百毫秒）连续采样，确认电压持续超标后才触发告警。这能有效过滤 BMC Reset 过程中的瞬时毛刺。
2. 增加屏蔽逻辑：在 BMC Cold Reset 操作进行期间，临时禁用或延迟 Uncore 电压的精细化告警判断，待系统完全稳定（如 PowerGood 信号稳定后）再恢复监控。
3. 固件更新：检查是否存在更新的 BMC 或 CSR 固件版本，其中可能已修复了此类初始化时序问题。

[aliens_to_mars (HuangDing)]

建议排查下是否短时间内达到了event事件的判断条件（需要结合后面的表达式判断），导致出现告警又消告警
